8 ίντσα Leaky καλώδιο 75 ωμ για το σύστημα ραδιοεπικοινωνίας FM

Leaky καλώδιο για τη ραδιοεπικοινωνία FM

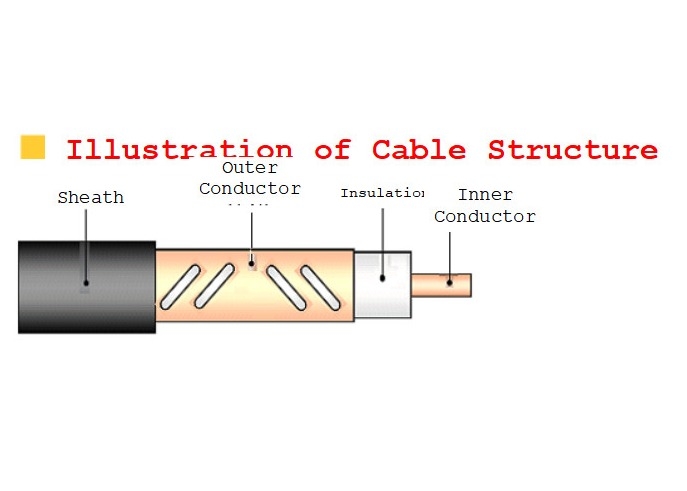

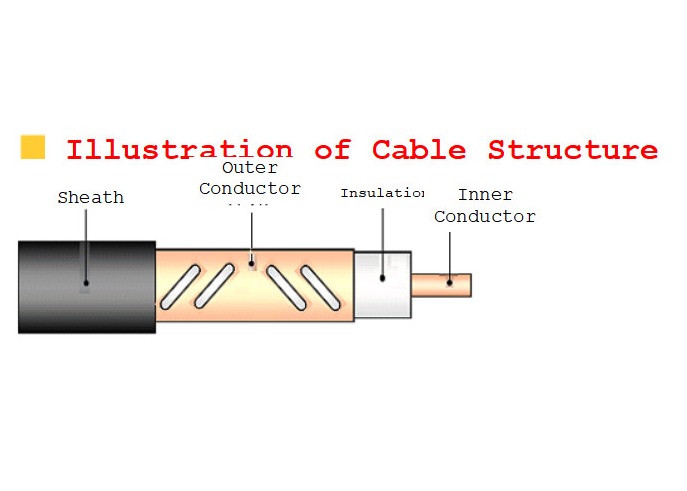

• Δομικές παράμετροι

  Πρότυπο προϊόντων	Εσωτερικός αγωγός		Μόνωση	Εξωτερικός αγωγός		Εξωτερική θήκη
  	Υλικό	Διάμετρος		Υλικό	Διάμετρος	Υλικό	Διάμετρος
  HLRCACY (Ζ) - 5012M (1/2»)	Ντυμένο καλώδιο αργιλίου χαλκού	4.80mm	Φυσικά-αφρισμένη μόνωση πολυαιθυλενίου	Τρυπημένη με διατρητική μηχανή λουρίδα χαλκού τρυπών διαμήκη ακρών που τυλίγεται που προσγειώνεται	13.50mm	Μαύρο πολυαιθυλένιο ή χαμηλή αλόγονο-ελεύθερη φλόγα καπνού - polyolefin καθυστερούντω	15.80mm
  HLRCTCY (Ζ) - 5022M (7/8»)	Ομαλός σωλήνας χαλκού	9.00mm			24.00mm		27.80mm
  HLRCTCY (Ζ) - 5032M (1-1/4»)	Ομαλός σωλήνας χαλκού	13.10mm			34.00mm		38.00mm
  HLRHTCY (Ζ) - 5042M (1-5/8»)	Ζαρωμένος σπείρα σωλήνας χαλκού	17.40mm			44.00mm		49.00mm

• Δομικές μηχανικές & περιβαλλοντικές ιδιότητες παραμέτρων

• Πρότυπο προϊόντων	Ελάχιστη κάμπτοντας ακτίνα για έναν ενιαίο χρόνο	Ελάχιστη κάμπτοντας ακτίνα για τους πολλαπλάσιους χρόνους (15 φορές)	Μέγιστη εκτατή αντίσταση	Θερμοκρασία εγκατάστασης	Θερμοκρασία εργασίας
  HLRCACY (Ζ) - 5012M (1/2»)	80mm	150mm	800N	-55℃~+85℃	-40℃~+70℃
  HLRCTCY (Ζ) - 5022M (7/8»)	250mm	300mm	1300N
  HLRCTCY (Ζ) - 5032M (1-1/4»)	400mm	500mm	2000N
  HLRHTCY (Ζ) - 5042M (1-5/8»)	500mm	700mm	2500N


• Ηλεκτρικές ιδιότητες

  Πρότυπο προϊόντων		HLRCACY (Ζ) - 5012M (1/2»)	HLRCTCY (Ζ) - 5022M (7/8»)	HLRCTCY (Ζ) - 5032M (1-1/4»)	HLRHTCY (Ζ) - 5042M (1-5/8»)
  Μέση χαρακτηριστική σύνθετη αντίσταση (Ω)		50±2
  Ποσοστό μετάδοσης		90%
  Ικανότητα (pF/m)		76
  Διηλεκτρική δύναμη (Β, συνεχές ρεύμα, 1min)		6000	10000	10000	15000
  Ελάχιστη αντίσταση μόνωσης (MΩ·χλμ)		10000
  Δοκιμή σπινθήρων θηκών (Β, εναλλασσόμενο ρεύμα, αποτελεσματική αξία)		8000	8000	10000	10000
  Διαμήκης μείωση dB/100m ±5% 20℃	75MHz	2.0	1.3	0,8	0,7
  	150MHz	2.4	1.9	1.2	1.0
  	350MHz	3.5	3.0	1.9	1.5
  Απώλεια συζεύξεων dB±5dB 95%, 2m	75MHz	78	70	73	72
  	150MHz	76	73	75	75
  	350MHz	75	69	70	69
  VSWR	75~150MHz	≤1.30
  	320~480MHz	≤1.30


•
