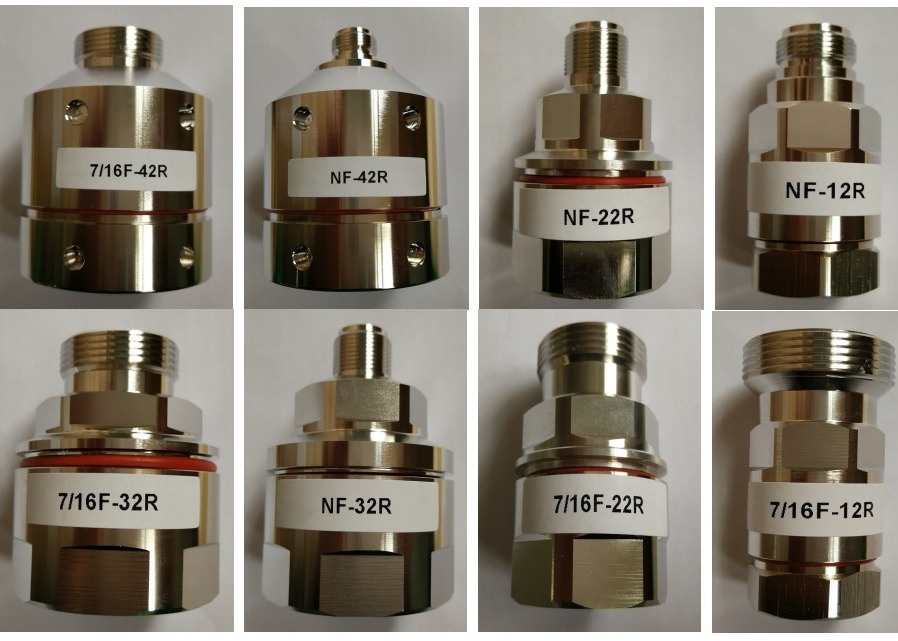

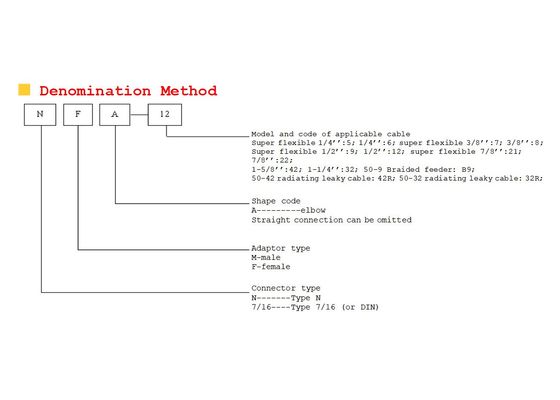

50 RF ωμ συνδετήρων χαμηλό VSWR ραδιοσυχνότητας για την κινητή επικοινωνία

50 RF ωμ συνδετήρων χαμηλό VSWR ραδιοσυχνότητας για την κινητή επικοινωνία

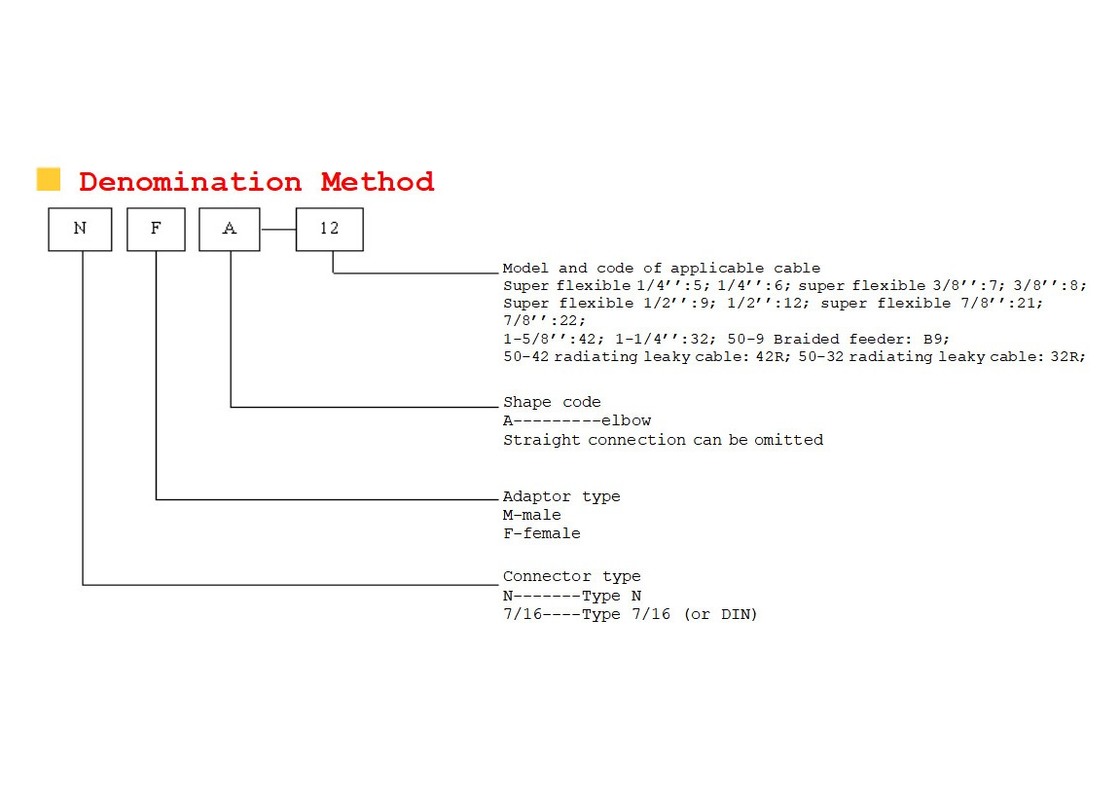

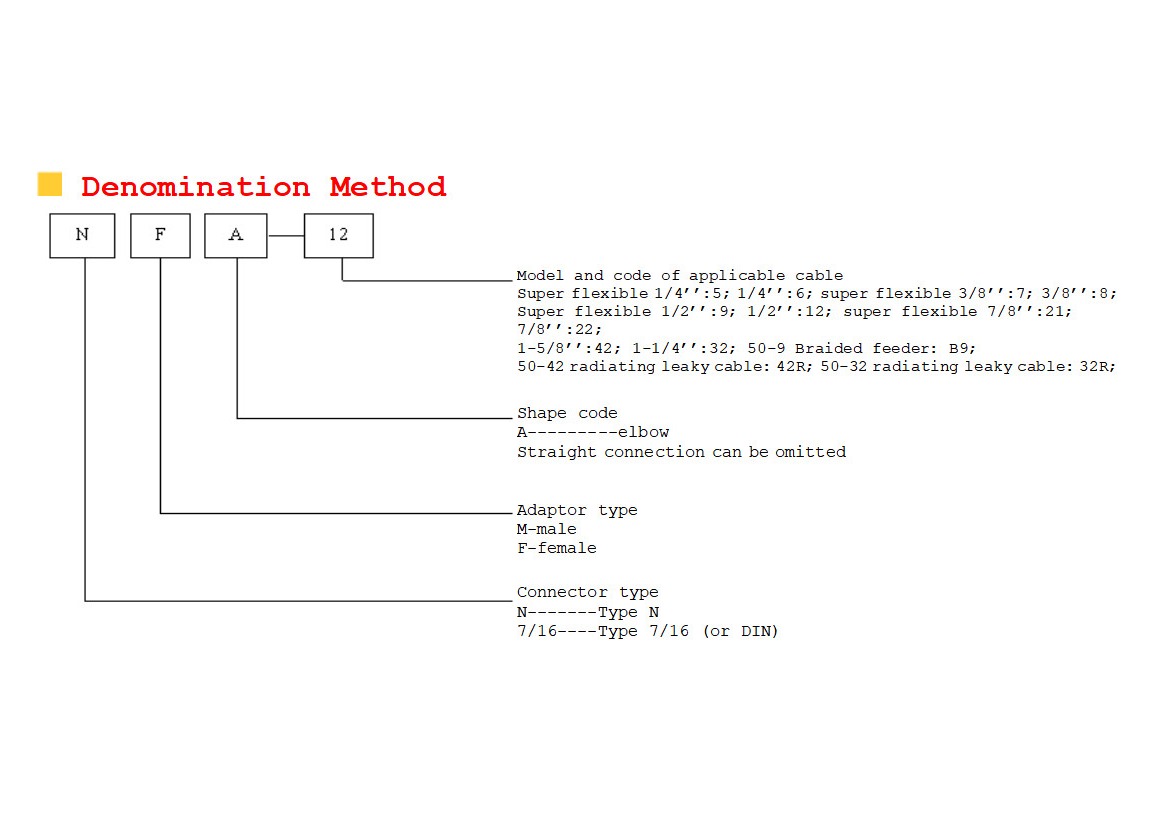

ο τύπος ν πείθει το συνδετήρα
ομοαξονικός συνδετήρας DIN

Πρότυπα που εφαρμόζονται

Ομοαξονικοί συνδετήρες ραδιοσυχνότητας 50Ω YD/T 1967-2018 για την κινητή επικοινωνία

Συνδετήρες ραδιοσυχνότητας GB/T 11313.1-2013. Μέρος 1: Γενική προδιαγραφή. Γενικές απαιτήσεις και μέθοδοι μέτρησης

Συνδετήρες ραδιοσυχνότητας GB/T 11313.4-2007. Μέρος 4: R.F. ομοαξονικοί συνδετήρες με την εσωτερική διάμετρο του εξωτερικού αγωγού 16mm (0,63 μέσα) με τη σύζευξη βιδών - χαρακτηριστική σύνθετη αντίσταση 50 ωμ (τύπος 7-16)

Συνδετήρες ραδιοσυχνότητας GB/T 11313.16-2015. Μέρος 16: R.F. ομοαξονικοί συνδετήρες με την εσωτερική διάμετρο του εξωτερικού αγωγού 7mm (0.276in) με τη σύζευξη βιδών - χαρακτηριστική σύνθετη αντίσταση 50Ω (75Ω) (τύπος Ν)

Χαρακτηριστικά γνωρίσματα προϊόντων

Χαμηλό VSWR, χαμηλή απώλεια εισαγωγής και χαμηλή ενδοδιαμόρφωση

Ευκολία της εγκατάστασης, της καλής εκτέλεσης σφράγισης και του υψηλού βαθμού προστασίας

Κυρίως χρησιμοποιημένος για την ηλεκτρική και μηχανική σύνδεση της ραδιοσυχνότητας και των leaky ομοαξονικών καλωδίων.

Τεχνικές παράμετροι

• Τύπος προϊόντων		Τύπος Ν	Τύπος DIN
  Δομικές παράμετροι
  Κεντρική επαφή	Κεντρική καρφίτσα	Επαργυρωμένος ορείχαλκος	Επαργυρωμένος ορείχαλκος
  	Κεντρικός γρύλος	Καλυμμένος ασήμι χαλκός κασσίτερου	Καλυμμένος ασήμι χαλκός κασσίτερου
  Μονωτής		PTFE	PTFE
  Shell		Καλυμμένος τρι-κράμα ορείχαλκος	Καλυμμένος τρι-κράμα ορείχαλκος
  Σφραγίζοντας μέρος		Λάστιχο σιλικόνης	Λάστιχο σιλικόνης
  Ηλεκτρικές ιδιότητες
  Χαρακτηριστική σύνθετη αντίσταση		50Ω	50Ω
  Απώλεια εισαγωγής	900MHz	≤0.10dB	≤0.10dB
  	2000MHz
  VSWR	75~500MHz	≤1.08	≤1.08
  	700~1000MHz	≤1.08	≤1.08
  	1700~2500MHz	≤1.10	≤1.10
  	2500~3000MHz	≤1.15	≤1.15
  	3300~3600MHz	≤1.20	≤1.20
  Αντίσταση επαφών	Εσωτερικός αγωγός	≤0.80mΩ	≤0.40mΩ
  	Εξωτερικός αγωγός	≤0.25mΩ	≤0.20mΩ
  Αντίσταση μόνωσης		≥5000mΩ	≥10000mΩ
  Αντίσταση της τάσης (ελάχιστο)		2.5KV	4.0KV
  Τάση εργασίας (μέγιστο)		1.4KV	2.7KV
  Ενδοδιαμόρφωση τρίτος-διαταγής (2×20W)	900MHz	≤-155dBc	≤-155dBc
  	1800MHz
  Μηχανικές ιδιότητες
  Δύναμη διατήρησης μανομέτρων ελέγχου ακριβείας		≥0.56N	≥6N
  Ροπή ένωσης	Κανονική ροπή	0.7~1.1Nm	20~28Nm
  	Αντίσταση της ροπής	≥1.7Nm	≥30Nm
  Μηχανική αντοχή		500 φορές	500 φορές
  Περιβαλλοντική θερμοκρασία		-65~+160℃	-65~+160℃
