Δημόσιο κινητό Leaky καλώδιο 17.40mm 44.00mm ραδιοεπικοινωνίας

Δημόσιο κινητό Leaky καλώδιο 17.40mm 44.00mm ραδιοεπικοινωνίας

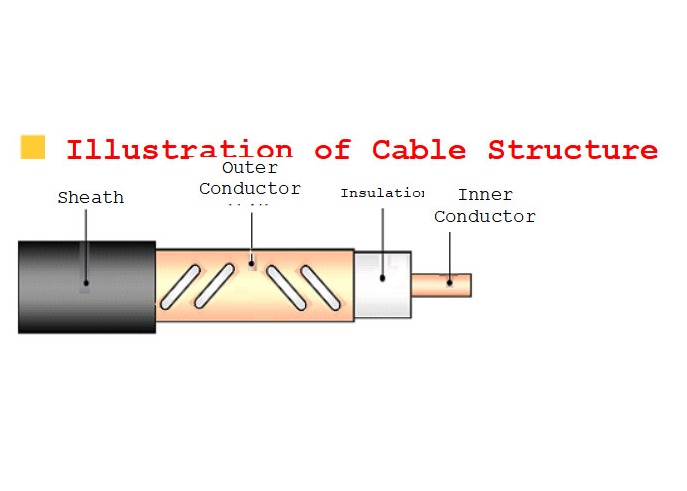

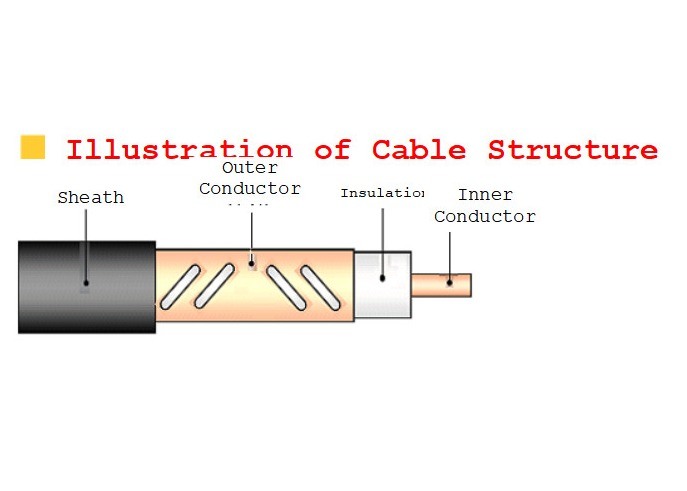

• Δομικές παράμετροι

• Πρότυπο προϊόντων	Εσωτερικός αγωγός		Μόνωση	Εξωτερικός αγωγός		Εξωτερική θήκη
  	Υλικό	Διάμετρος		Υλικό	Διάμετρος	Υλικό	Διάμετρος
  HLRCACY (Ζ) - 50-12H (1/2»)	Ντυμένο καλώδιο αργιλίου χαλκού	4.80mm	Φυσικά-αφρισμένη μόνωση πολυαιθυλενίου	Τρυπημένη με διατρητική μηχανή λουρίδα χαλκού τρυπών διαμήκη ακρών που τυλίγεται που προσγειώνεται	13.50mm	Μαύρο πολυαιθυλένιο ή χαμηλή αλόγονο-ελεύθερη φλόγα καπνού - polyolefin καθυστερούντω	15.80mm
  HLRCTCY (Ζ) - 50-22H (7/8»)	Ομαλός σωλήνας χαλκού	9.00mm			24.00mm		27.80mm
  HLRCTCY (Ζ) - 50-32H (1-1/4»)	Ομαλός σωλήνας χαλκού	13.10mm			34.00mm		38.00mm
  HLRHTCY (Ζ) - 50-42H (1-5/8»)	Ζαρωμένος σπείρα σωλήνας χαλκού	17.40mm			44.00mm		49.00mm


• Μηχανικές & περιβαλλοντικές ιδιότητες

• Πρότυπο προϊόντων	Ελάχιστη κάμπτοντας ακτίνα για έναν ενιαίο χρόνο	Ελάχιστη κάμπτοντας ακτίνα για τους πολλαπλάσιους χρόνους (15 φορές)	Μέγιστη εκτατή αντίσταση	Θερμοκρασία εγκατάστασης	Θερμοκρασία εργασίας
  HLRCACY (Ζ) - 50-12H (1/2»)	80mm	150mm	800N	-55℃~+85℃	-40℃~+70℃
  HLRCTCY (Ζ) - 50-22H (7/8»)	250mm	300mm	1300N
  HLRCTCY (Ζ) - 50-32H (1-1/4»)	400mm	500mm	2000N
  HLRHTCY (Ζ) - 50-42H (1-5/8»)	500mm	700mm	2500N


• Ηλεκτρικές ιδιότητες

  Πρότυπο προϊόντων		HLRCACY (Ζ) - 50-12H (1/2»)	HLRCTCY (Ζ) - 50-22H (7/8»)	HLRCTCY (Ζ) - 50-32H (1-1/4»)	HLRHTCY (Ζ) - 50-42H (1-5/8»)
  Μέση χαρακτηριστική σύνθετη αντίσταση (Ω)		50±2
  Ποσοστό μετάδοσης		90%
  Ικανότητα (pF/m)		76
  Διηλεκτρική δύναμη (Β, συνεχές ρεύμα, 1min)		6000	10000	10000	15000
  Ελάχιστη αντίσταση μόνωσης (MΩ·χλμ)		10000
  Δοκιμή σπινθήρων θηκών (Β, εναλλασσόμενο ρεύμα, αποτελεσματική αξία)		8000	8000	10000	10000
  Διαμήκης μείωση dB/100m ±5% 20℃	800MHz	7.5	4.3	2.6	2.2
  	900MHz	8.2	4.7	3.0	2.3
  	1800MHz	12.8	8.6	4.9	3.5
  	1900MHz	13.5	8.9	5.5	3.7
  	2000MHz	14.2	10.0	5.7	3.9
  	2200MHz	15.2	11.5	6.1	4.5
  	2400MHz	16.5	13.3	7.6	4.9
  	2600MHz	17.3	13.9	7.8	5.8
  	2700MHz	18.2	14.4	8.1	6.5
  Απώλεια συζεύξεων dB±5dB 95%, 2m	800MHz	73	78	75	71
  	900MHz	72	75	73	71
  	1800MHz	70	75	72	70
  	1900MHz	70	75	68	70
  	2000MHz	70	75	72	70
  	2200MHz	70	75	72	70
  	2400MHz	70	70	71	70
  	2600MHz	69	70	75	68
  	2700MHz	70	70	75	68
  Μόνιμη αναλογία κυμάτων τάσης (VSWR)	690~960MHz	≤1.30
  	1700~1900MHz	≤1.30
  	1920~2050MHz	≤1.30
  	2100~2200MHz	≤1.30
  	2300~2500MHz	≤1.30
  	2560~2700MHz	≤1.30
