Η εσωτερική σημάτων ακτινοβολία γωνίας κάλυψης ευρεία Leaky πείθει το καλώδιο RoHS

Εσωτερικό Leaky καλώδιο ακτινοβολίας γωνίας κάλυψης ευρύ

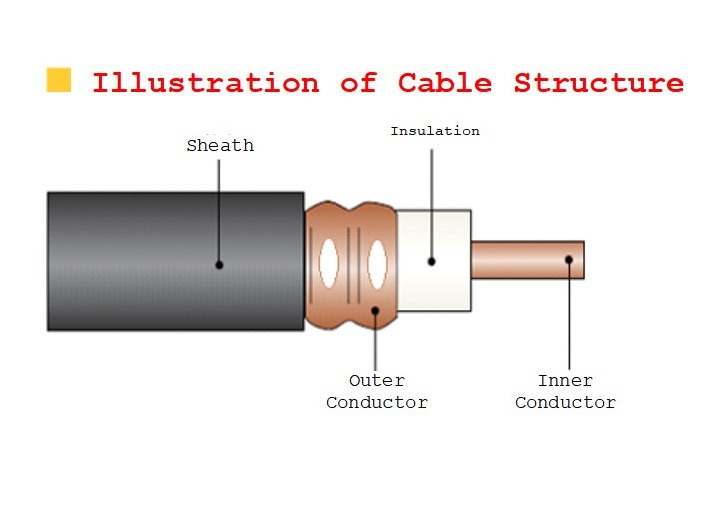

• Δομικές παράμετροι

  Πρότυπο προϊόντων	Εσωτερικός αγωγός		Μόνωση	Εξωτερικός αγωγός		Εξωτερική θήκη
  	Υλικό	Διάμετρος		Υλικό	Διάμετρος	Υλικό	Διάμετρος
  HLRCACY (Ζ) - 50-12F (1/2»)	Ντυμένο καλώδιο αργιλίου χαλκού	4.80mm	Φυσικά-αφρισμένη μόνωση πολυαιθυλενίου	Τρυπημένη με διατρητική μηχανή λουρίδα χαλκού τρυπών διαμήκη ακρών που τυλίγεται που προσγειώνεται	13.50mm	Μαύρο πολυαιθυλένιο ή χαμηλή αλόγονο-ελεύθερη φλόγα καπνού - polyolefin καθυστερούντω	15.80mm
  HLRCTCY (Ζ) - 50-22F (7/8»)	Ομαλός σωλήνας χαλκού	9.00mm			24.00mm		27.80mm


• Μηχανικές & περιβαλλοντικές ιδιότητες

  Πρότυπο προϊόντων	Ελάχιστη κάμπτοντας ακτίνα για έναν ενιαίο χρόνο	Ελάχιστη κάμπτοντας ακτίνα για τους πολλαπλάσιους χρόνους (15 φορές)	Μέγιστη εκτατή αντίσταση	Θερμοκρασία εγκατάστασης	Θερμοκρασία εργασίας
  HLRCACY (Ζ) - 50-12F (1/2»)	80mm	150mm	800N	-55℃~+85℃	-40℃~+70℃
  HLRCTCY (Ζ) - 50-22F (7/8»)	250mm	300mm	1300N


• Ηλεκτρικές ιδιότητες

  Πρότυπο προϊόντων		HLRCACY (Ζ) - 50-12F (1/2»)	HLRCTCY (Ζ) - 50-22F (7/8»)
  Μέση χαρακτηριστική σύνθετη αντίσταση (Ω)		50±2
  Ποσοστό μετάδοσης		90%
  Ικανότητα (pF/m)		76
  Διηλεκτρική δύναμη (Β, συνεχές ρεύμα, 1min)		6000	10000
  Ελάχιστη αντίσταση μόνωσης (MΩ·χλμ)		10000
  Δοκιμή σπινθήρων θηκών (Β, εναλλασσόμενο ρεύμα, αποτελεσματική αξία)		8000	8000
  Διαμήκης μείωση dB/100m ±5%, 20℃	800MHz	7.3	4.2
  	900MHz	8.0	4.5
  	1800MHz	12.8	7.3
  	1900MHz	13.2	7.8
  	2000MHz	14.2	8.0
  	2200MHz	15.0	9.1
  	2400MHz	16.6	9.7
  	2600MHz	18.5	10.5
  	2700MHz	18.8	11.1
  	3400MHz	25.5	14.0
  	3500MHz	28.1	14.7
  	3600MHz	29.5	15.6
  Απώλεια συζεύξεων dB±5dB 95%, 2m	800MHz	78	83
  	900MHz	76	78
  	1800MHz	72	75
  	1900MHz	72	70
  	2000MHz	70	71
  	2200MHz	70	75
  	2400MHz	70	72
  	2600MHz	72	73
  	2700MHz	70	71
  	3400MHz	70	69
  	3500MHz	70	68
  	3600MHz	70	68
  VSWR	790~960MHz	≤1.30
  	1700~1900MHz	≤1.30
  	1920~2050MHz	≤1.30
  	2100~2200MHz	≤1.30
  	2300~2500MHz	≤1.30
  	2560~2700MHz	≤1.35
  	3400~3600MHz	≤1.35
