13.10mm Leaky μόνωση πολυαιθυλενίου επικοινωνίας καλωδίων ιδιωτική ασύρματη

Leaky καλώδιο για την ιδιωτική ασύρματη επικοινωνία διέλευσης ραγών

• 13.10mm Leaky μόνωση πολυαιθυλενίου επικοινωνίας καλωδίων ιδιωτική ασύρματη

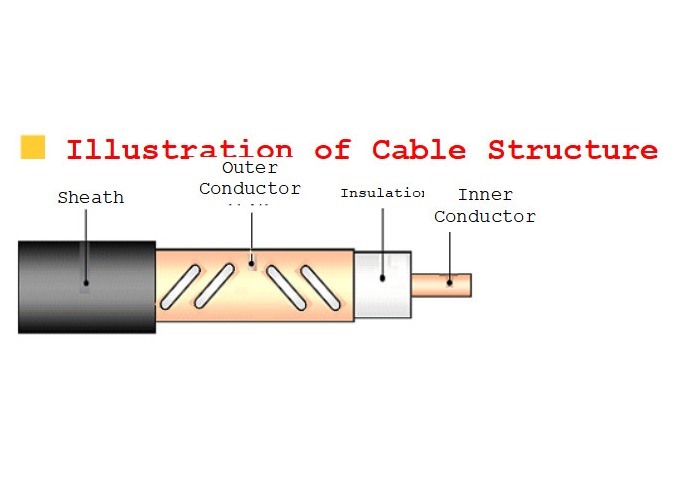

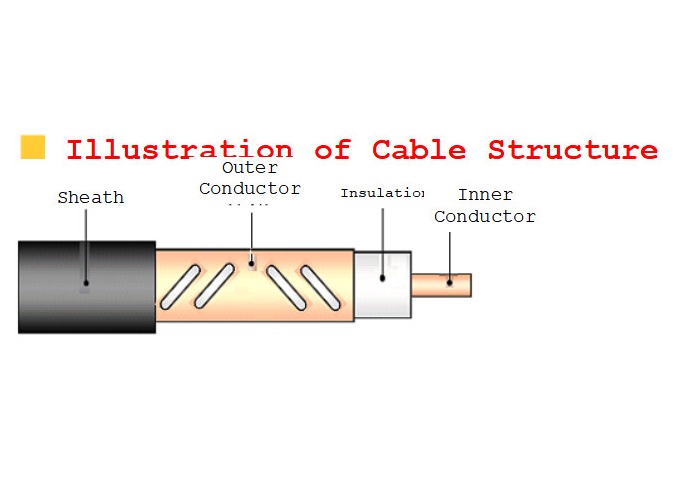

• Δομικές παράμετροι

  Πρότυπο προϊόντων	Εσωτερικός αγωγός		Μόνωση	Εξωτερικός αγωγός		Εξωτερική θήκη
  	Υλικό	Διάμετρος		Υλικό	Διάμετρος	Υλικό	Διάμετρος
  HLRCTCY (Ζ) - 50-32T (1-1/4»)	Ομαλός σωλήνας χαλκού	13.10mm	Φυσικά-αφρισμένη μόνωση πολυαιθυλενίου	Τρυπημένη με διατρητική μηχανή λουρίδα χαλκού τρυπών διαμήκη ακρών που τυλίγεται που προσγειώνεται	34.00mm	Μαύρο πολυαιθυλένιο ή χαμηλή αλόγονο-ελεύθερη φλόγα καπνού - polyolefin καθυστερούντω	38.00mm
  HLRHTCY (Ζ) - 50-42T (1-5/8»)	Ζαρωμένος σπείρα σωλήνας χαλκού	17.40mm			44.00mm		49.00mm


• Μηχανικές & περιβαλλοντικές ιδιότητες

  Πρότυπο προϊόντων	Ελάχιστη κάμπτοντας ακτίνα για έναν ενιαίο χρόνο	Ελάχιστη κάμπτοντας ακτίνα για τους πολλαπλάσιους χρόνους (15 φορές)	Μέγιστη εκτατή αντίσταση	Θερμοκρασία εγκατάστασης	Θερμοκρασία εργασίας
  HLRCTCY (Ζ) - 50-32T (1-1/4»)	400mm	500mm	2000N	-55℃~+85℃	-40℃~+70℃
  HLRHTCY (Ζ) - 50-42T (1-5/8»)	500mm	700mm	2500N

  Ηλεκτρικές ιδιότητες

  Πρότυπο προϊόντων		HLRCTCY (Ζ) - 50-32T (1-1/4»)		HLRHTCY (Ζ) - 50-42T (1-5/8»)
  		1	2	1	2
  Μέση χαρακτηριστική σύνθετη αντίσταση (Ω)		50±2
  Ποσοστό μετάδοσης		90%
  Ικανότητα (pF/m)		76
  Διηλεκτρική δύναμη (Β, συνεχές ρεύμα, 1min)		10000		15000
  Ελάχιστη αντίσταση μόνωσης (MΩ·χλμ)		10000
  Δοκιμή σπινθήρων θηκών (Β, εναλλασσόμενο ρεύμα, αποτελεσματική αξία)		10000		10000
  Διαμήκης μείωση dB/100m ±5%, 20℃	800MHz	3.0	2.7	2.2	2.2
  	900MHz	3.4	3.3	2.4	2.4
  	1800MHz	—	5.0	—	4.2
  Απώλεια συζεύξεων dB±5dB 95%, 2m	800MHz	69	78	68	70
  	900MHz	70	75	69	70
  	1800MHz	—	72	—	68
  VSWR	800~900MHz	≤1.30
  	1700~1900MHz	≤1.30
