Μίνι μέγεθος AAWG 100GHz που χωρίζει κατά διαστήματα τον επίπεδης κορυφής αποπολυπλέκτη πολυδιαυλωτών

Mini Size AAWG 100GHz Spacing Flat Top Multiplexer Demultiplexer
Mini Size AAWG 100GHz Spacing Flat Top Multiplexer Demultiplexer Mini Size AAWG 100GHz Spacing Flat Top Multiplexer Demultiplexer
Βασικές πληροφορίες
Τόπος καταγωγής: Κίνα
Μάρκα: Wuhan ETERN Optoelectronics
Πιστοποίηση: RoHS; GR-1221-CORE
Αριθμό μοντέλου: Aawg-1f36-c20-0302024-MDM
Ποσότητα παραγγελίας min: 2pcs
Τιμή: Negotiable
Συσκευασία λεπτομέρειες: μεμονωμένη συσκευασία
Όροι πληρωμής: T/T
Δυνατότητα προσφοράς: 50k το μήνα
Καλύτερη τιμή Επικοινωνήστε
Λεπτομερής ενημέρωση
Διάστημα καναλιών: 100Ghz Αριθ. των καναλιών: 16/32/40/44/48
Τύπος: Επίπεδης κορυφής Απώλεια εισαγωγής: 5.0dB (τύπος.)/5.5dB (μέγιστο)
PDL: ≤0.5dB PMD: ≤0.5ps
1dB εύρος ζώνης: ≥0.4nm 3dB εύρος ζώνης: ≥0.6nm
Υψηλό φως:

Επίπεδης κορυφής αποπολυπλέκτης πολυδιαυλωτών

,

Πολυδιαυλωτής AAWG

,

100GHz διάστημα του επίπεδης κορυφής πολυδιαυλωτή

Περιγραφή προϊόντων

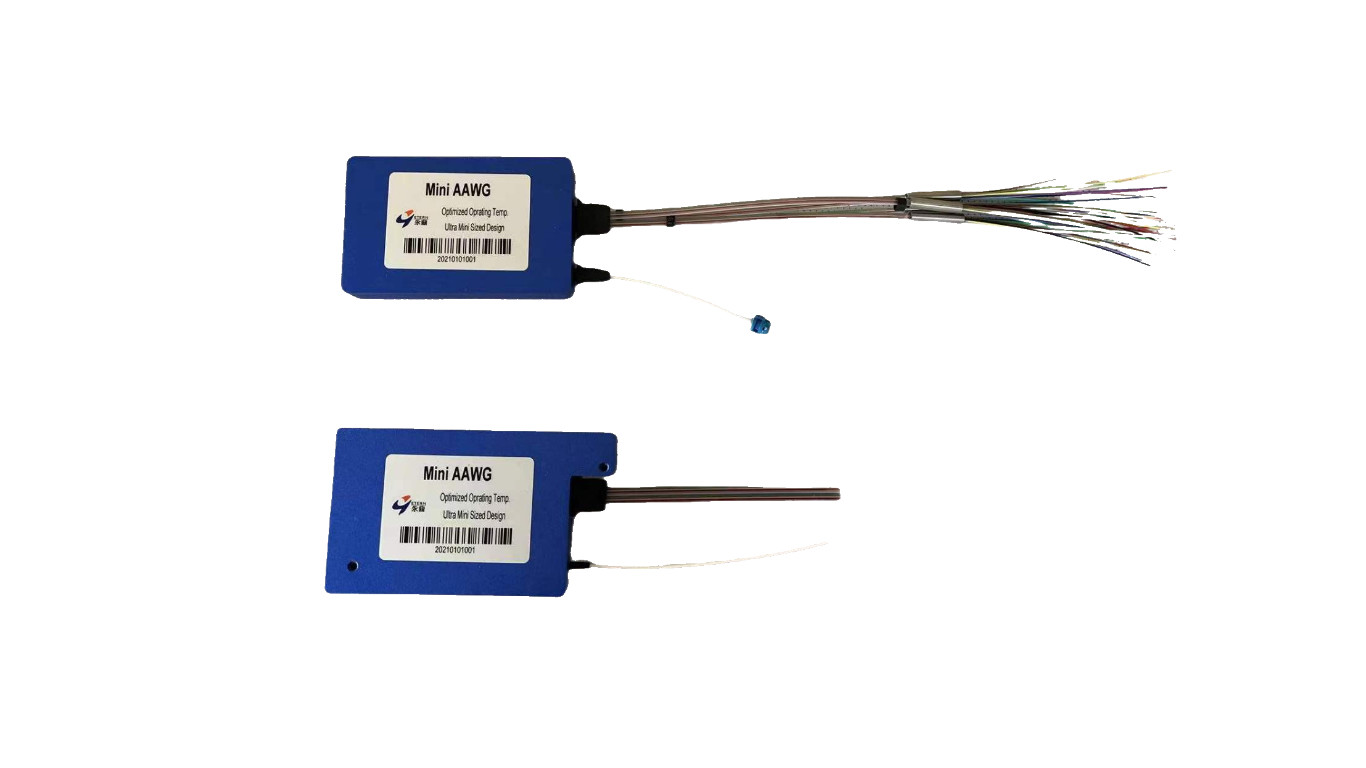

Μίνι μέγεθος AAWG, 100GHz που χωρίζει κατά διαστήματα, επίπεδης κορυφής πολυδιαυλωτής/αποπολυπλέκτης

Προδιαγραφές (PN: Aawg-1f36-c20-0302024-MDM)



Παράμετροι Μονάδα Αξία
Αριθμός καναλιών   36
Διάστημα καναλιών Ghz 100
Κεντρικό μήκος κύματος NM 1538,186 ~ 1561,419
Συχνότητα καναλιών THz 192.0 ~195,5
Passband αναφοράς NM ±0.1
Απώλεια εισαγωγής DB ≤5.5
Ομοιομορφία απώλειας εισαγωγής DB ≤1.5
Passband κυματισμός DB ≤0.5
Εύρος ζώνης @1dB NM ≥ 0,4
@3dB ≥ 0,6
Απομόνωση Παρακείμενα κανάλια DB ≥25
Μη-δίπλα στα κανάλια ≥30
Συνολική λογομαχία DB ≥21
PDL DB ≤0.5
PMD CP ≤0.5
Επιστροφής απώλεια DB ≥40
Χρωματική διασπορά ps/nm ±20
Λειτουργούσα θερμοκρασία ℃ -5 έως +65
Θερμοκρασία αποθήκευσης ℃ -40 έως +85


Κατάλογος καναλιών

Κανάλι Συχνότητα (THz) Μήκος κύματος (NM)
C20 192 1561,419
C21 192.1 1560,606
C22 192.2 1559,794
C23 192.3 1558,983
C24 192.4 1558,173
C25 192.5 1557,363
C26 192.6 1556,555
C27 192.7 1555,747
C28 192.8 1554,940
C29 192.9 1554,134
C30 193 1553,329
C31 193.1 1552,524
C32 193.2 1551,721
C33 193.3 1550,918
C34 193.4 1550,116
C35 193.5 1549,315
C36 193.6 1548,515
C37 193.7 1547,715
C38 193.8 1546,917
C39 193.9 1546,119
C40 194 1545,322
C41 194.1 1544,526
C42 194.2 1543,730
C43 194.3 1542,936
C44 194.4 1542,142
C45 194.5 1541,349
C46 194.6 1540,557
C47 194.7 1539,766
C48 194.8 1538,976
C49 194.9 1538,186
C50 195 1537,397
C51 195.1 1536,609
C52 195.2 1535,822
C53 195.3 1535,036
C54 195.4 1534,250
C55 195.5 1533,465



Τύπος πλεξίδων και συνδετήρων/μήκος

Παράμετρος Προδιαγραφές Μονάδα
Τύπος ινών SMF-28e με τη χαλαρή ίνα σωλήνων 600um (TBD)
Μήκος ινών Κοινή ίνα 300 (TBD) χιλ.
Ίνα κορδελλών 200 (TBD) χιλ.
Fan-out 200 (TBD) χιλ.
Οπτικοί προσαρμοστές (όλος ο λιμένας) LC/UPC


Σχήμα 1 μηχανικά σχέδια (μονάδα: χιλ.)



Μίνι μέγεθος AAWG 100GHz που χωρίζει κατά διαστήματα τον επίπεδης κορυφής αποπολυπλέκτη πολυδιαυλωτών 0

Μίνι μέγεθος AAWG 100GHz που χωρίζει κατά διαστήματα τον επίπεδης κορυφής αποπολυπλέκτη πολυδιαυλωτών 1



Σχήμα 2 Fan-out (TBD)



Μίνι μέγεθος AAWG 100GHz που χωρίζει κατά διαστήματα τον επίπεδης κορυφής αποπολυπλέκτη πολυδιαυλωτών 2

ETERN παράταξε το κιγκλίδωμα κυματοδηγού (AWG) είναι μια οικονομικώς αποδοτική, υψηλής απόδοσης συσκευή DWDM Mux/Demux που λειτουργεί στο διάστημα καναλιών 100GHz στο πλέγμα ITU ζωνών Γ και Λ, χωρίς οποιαδήποτε ηλεκτρική δύναμη που απαιτήθηκε. Το Etern AAWG προσφέρει τη χαμηλή απώλεια εισαγωγής, την άριστη απομόνωση καναλιών, την ευκολία του χειρισμού ινών, και τη μακροπρόθεσμη αξιοπιστία σε μια συμπαγή συσκευασία. Τα προϊόντα είναι GR-1221-ΠΥΡΗΝΑΣ Telcordia και GR-1209-ΠΥΡΗΝΑΣ κατάλληλος, και καταγγελία RoHS.
