Αρχική Σελίδα > Προϊόντα> Πολυδιαυλωτής AWG> Υψηλή συσκευή απομόνωσης DWDM πολυδιαυλωτών AWG 44CH 100GHZ

Υψηλή συσκευή απομόνωσης DWDM πολυδιαυλωτών AWG 44CH 100GHZ

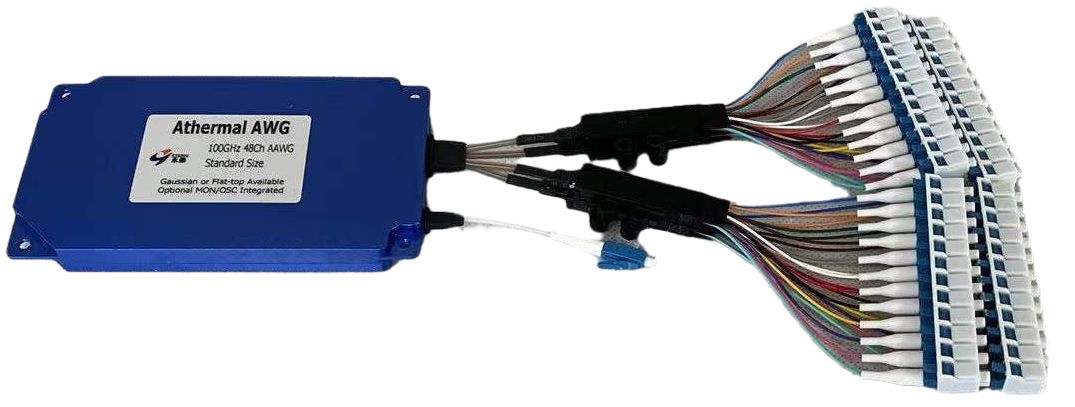

44CH 100GHZ AWG Multiplexer High Isolation DWDM Device
44CH 100GHZ AWG Multiplexer High Isolation DWDM Device 44CH 100GHZ AWG Multiplexer High Isolation DWDM Device
Βασικές πληροφορίες
Τόπος καταγωγής: Κίνα
Μάρκα: Wuhan ETERN Optoelectronics
Πιστοποίηση: GR-1221-CORE,GR-1209-CORE,RoHS
Αριθμό μοντέλου: Aawg-1g-ΧΧ-c21-0505054-MDM
Ποσότητα παραγγελίας min: 2PCS
Τιμή: Negotiable
Συσκευασία λεπτομέρειες: Χαρτοκιβώτιο
Όροι πληρωμής: T/T
Δυνατότητα προσφοράς: 150K κανάλι το μήνα
Καλύτερη τιμή Επικοινωνήστε
Λεπτομερής ενημέρωση
Κανάλια: 40/44/48 Διάστημα καναλιών: 100GHZ
Απώλεια ενθέτων (τύπος.): 4.0dB 1dB εύρος ζώνης: ≥0.2
3dB εύρος ζώνης: ≥0.4 Λειτουργούσα θερμοκρασία: -40 έως +85
Υψηλό φως:

100GHZ πολυδιαυλωτής AWG

,

44CH πολυδιαυλωτής AWG

,

Υψηλή συσκευή απομόνωσης dwdm

Περιγραφή προϊόντων

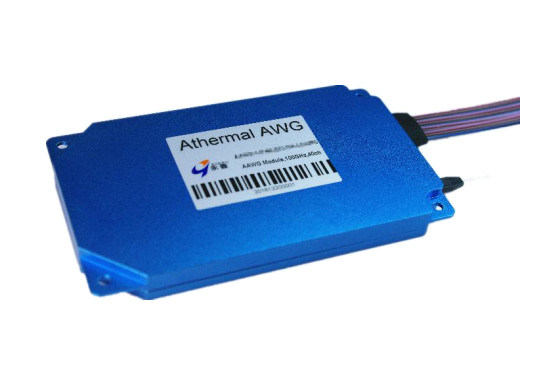

100GHZ ΔΙΑΣΤΗΜΑ του επίπεδης κορυφής ΠΟΛΥΔΙΑΥΛΩΤΉ/του ΑΠΟΠΟΛΥΠΛΈΚΤΗ ΤΠ AAWG



Υψηλή συσκευή απομόνωσης DWDM πολυδιαυλωτών AWG 44CH 100GHZ



Χαρακτηριστικά γνωρίσματα:



1. Αθερμικό σχέδιο πέρα από τη λειτουργούσα σειρά θερμοκρασίας

2. Συμπαγές μέγεθος

3. Υψηλές σταθερότητα και αξιοπιστία

4. Χαμηλή απώλεια εισαγωγής, υψηλή απομόνωση



Εφαρμογές:



1. WDM μετάδοση

2. Μετρό και μεγάλης απόστασης δίκτυο



Περιγραφή:



ETERN παράταξε το κιγκλίδωμα κυματοδηγού (AWG) είναι μια οικονομικώς αποδοτική, υψηλής απόδοσης συσκευή DWDM Mux/Demux που λειτουργεί στο διάστημα καναλιών 100GHz στο πλέγμα ITU ζωνών Γ και Λ, χωρίς οποιαδήποτε ηλεκτρική δύναμη που απαιτήθηκε.

Το Etern AAWG προσφέρει τη χαμηλή απώλεια εισαγωγής, την άριστη απομόνωση καναλιών, την ευκολία του χειρισμού ινών, και τη μακροπρόθεσμη αξιοπιστία σε μια συμπαγή συσκευασία. Τα προϊόντα είναι GR-1221-ΠΥΡΗΝΑΣ Telcordia και GR-1209-ΠΥΡΗΝΑΣ κατάλληλος, και καταγγελία RoHS.



Προδιαγραφή:



Παράμετρος Μονάδες Αξία
Κανάλια   40/44/48
Διάστημα καναλιών Ghz 100
Passband αναφοράς Ghz ±12.5
Ακρίβεια μήκους κύματος μ.μ. ±50
Απώλεια1 εισαγωγής Τύπος. DB 4.0
Μέγιστο. 4.5
Ομοιομορφία απώλειας εισαγωγής DB ≤1.5
Εξαρτώμενη απώλεια πόλωσης (PDL) DB ≤0.5
1dB εύρος ζώνης NM ≥0.2
3dB εύρος ζώνης NM ≥0.4
Παρακείμενη απομόνωση καναλιών DB ≥25
Μη-δίπλα στην απομόνωση καναλιών DB ≥30
Συνολική λογομαχία DB ≥22
Επιστροφής απώλεια DB ≥40
Χρωματική διασπορά (CD) ps/nm -20 ~ +20
Διασπορά τρόπου πόλωσης (PMD) CP ≤0.5
Λειτουργούσα θερμοκρασία ℃ -40 έως +85
Θερμοκρασία αποθήκευσης ℃ -40 έως +85
Σημείωση: 1. Δοκιμασμένος με τους συνδετήρες.



Διαταγή των πληροφοριών:



Αθερμικό AWG Διάστημα Τύπος Αριθμός CH Αρχισμένο CH Μήκος ινών Συνδετήρας Εφαρμογή Συσκευασία
Κοινός Κορδέλλα Fan-out
AAWG 1=100GHz F=Flat-Top 16=16ch C21=C21 00=Adaptor 1=None M=Mux M=Module
  G=Gaussian 32=32ch C215=C21.5 05=0.5m 05=0.5m 05=0.5m 2=FC/UPC D=Demux R=Rack
　 　 40=40ch ...... 10=1.0m 10=1.0m 10=1.0m 3=FC/APC MD=Mux & Demux
　 　 44=44ch   15=1.5m 15=1.5m 15=1.5m 4=LC/UPC 　 　
　 　 48=48ch   20=2.0m 20=2.0m 20=2.0m 5=LC/APC 　 　
　 　 ...... 　 ...... 6=SC/UPC 　 　
　 　   　   7=SC/APC 　 　
　 　 　 　   X=Special 　 　


ετικέτα:

80 πολυδιαυλωτής AWG καναλιών,

4.0dB πολυδιαυλωτής AWG,

Υψηλός πολυδιαυλωτής AWG σταθερότητας
