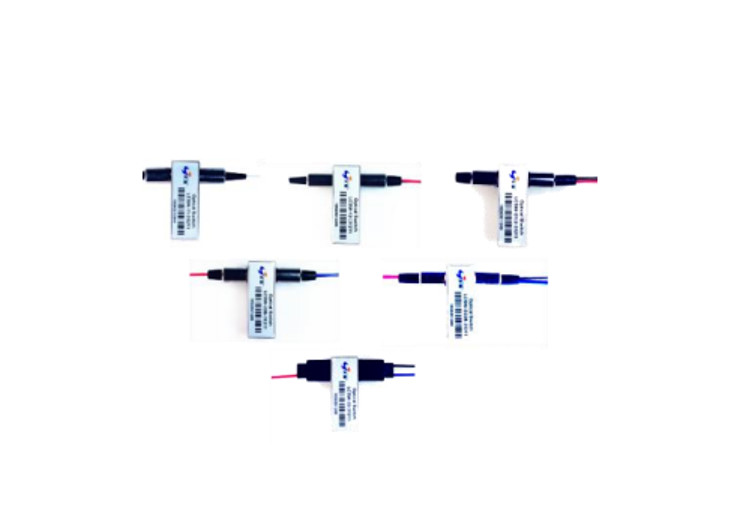

1330nm η οπτική ίνα μεταστρέφει τη χαμηλή απώλεια μίνι 1x4 εισαγωγής

1330nm Optical Fiber Switches Low Insertion Loss Mini 1x4
1330nm Optical Fiber Switches Low Insertion Loss Mini 1x4
Βασικές πληροφορίες
Τόπος καταγωγής: Κίνα
Μάρκα: Wuhan Etern Optoelectronics
Πιστοποίηση: Telcordia GR-1073-CORE qualified, and RoHS complaint.
Αριθμό μοντέλου: Ίνα-οπτικός διακόπτης μίνι 1X4, 1X8 ETERN
Τιμή: Negotiable
Όροι πληρωμής: L/C
Καλύτερη τιμή Επικοινωνήστε
Λεπτομερής ενημέρωση
Χαρακτηριστικό γνώρισμα: Μίνι μέγεθος και σύντομος χρόνος διακοπτών Ποιότητα: Χαμηλές απώλεια και λογομαχία εισαγωγής
Απόδοση: Ευρεία σειρά μήκους κύματος λειτουργίας Εφαρμογή: Όργανο ελέγχου δικτύων/μακρινή ίνα testingsystem,
Τύπος: Μίνι 1x4 Λειτουργούν μήκος κύματος: 1330nm
Υψηλό φως:

1330nm διακόπτες οπτικής ίνας

,

χαμηλοί διακόπτες οπτικής ίνας απώλειας εισαγωγής

,

Μίνι οπτικός διακόπτης 1x4

Περιγραφή προϊόντων

Διακόπτης μίνι 1X4, 1X8 οπτικής ίνας-- Μίνι μέγεθος, σύντομος χρόνος διακοπτών και χαμηλή απώλεια εισαγωγής



Οι διακόπτες οπτικών ινών ETERN σχεδιάζονται βασισμένος στη διάθλαση την οπτική αρχή που μειώνει την ευαισθησία θέσης κινούμενων μερών. Featuresexcellent μηχανική και οπτική απόδοση και ενοποιεί τη διαφορετική διαμόρφωση διακοπτών μίνι 1x4 και μίνι 1x8 επάνω στην ίδια συμπαγή συσκευασία. Τα προϊόντα είναι GR-1073-ΠΥΡΗΝΑΣ Telcordia κατάλληλος, και καταγγελία RoHS.



Χαρακτηριστικά γνωρίσματα Εφαρμογές
Μίνι μέγεθος Σύστημα οργάνων ελέγχου δικτύων
Σύντομος χρόνος διακοπτών Μακρινό εξεταστικό σύστημα ινών
Χαμηλή απώλεια εισαγωγής & διαγώνια συζήτηση Ολοκλήρωση ενότητας & συστημάτων
Ευρεία λειτουργούσα σειρά μήκους κύματος Ενοργάνωση



Προδιαγραφή απόδοσης

Παράμετρος Μονάδες Single-Mode
Λειτουργούν μήκος κύματος NM 1290~1330 ή/και 1525~1610
Εισαγωγή Loss1 1x4 DB ≤ 1,0
1x8 ≤ 1,2
Επιστροφή Loss1 DB ≥ 45
Εξαρτώμενη απώλεια πόλωσης DB ≤ 0,1
Εξαρτώμενη απώλεια μήκους κύματος DB ≤ 0,2
Λογομαχία DB ≥ 60
Επανάληψη DB ≤ ±0.05
Χρόνος διακοπτών κα ≤ 15
Διάρκεια χρόνοι ≥ 107
Τάση διακοπτών VDC 2.7~3.3 ή 4.5~5.5
Ρεύμα διακοπτών Να κλείσει με το μάνταλο μΑ Drive του 54~66@3V ή Drive του 36~44@5V
Χειρισμός δύναμης MW ≤ 500
Λειτουργούσα θερμοκρασία °C -5~+65
Υγρασία λειτουργίας %RH 5~95
Θερμοκρασία αποθήκευσης °C -40~+85
Υγρασία αποθήκευσης %RH 5~95
Τύπος ινών   Ίνα Corning SMF-28e
Τύπος πλεξίδων   χαλαρός σωλήνας 900mm
Διάσταση συσκευασίας χιλ. 55.0L Χ 44.0W Χ 11.9H

Σημείωση: 1. Μετρημένος χωρίς συνδετήρες Το IL θα είναι 0.3dB χειρότερα και RL θα είναι 5dB χαμηλότερα με τους συνδετήρες



1330nm η οπτική ίνα μεταστρέφει τη χαμηλή απώλεια μίνι 1x4 εισαγωγής 0



Ηλεκτρικός καθορισμός καρφιτσών

Μίνι διακόπτης 1x4 Εισαγωγή ελέγχου Παραγωγή θέσης Κοινή εισαγωγή
1A 1B 2A 2B 3A 3B 4A 4B S1 S2 S3 S4 V+ GND
Pin1 Pin2 Pin3 Pin4 Pin5 Pin6 Pin7 Pin8 Pin9 Pin10 Pin11 Pin12 Pin13 Pin14
COM-P1 V+ 0V 0V V+ 0V V+ Χ Χ V+ GND GND GND V+ GND
COM-P2 0V V+ V+ 0V 0V V+ Χ Χ GND V+ GND GND V+ GND
COM-P3 0V V+ 0V V+ V+ 0V Χ Χ GND GND V+ GND V+ GND
COM-P4 0V V+ 0V V+ 0V V+ Χ Χ GND GND GND GND V+ GND
Μίνι διακόπτης 1x8 Εισαγωγή ελέγχου Παραγωγή θέσης Κοινή εισαγωγή
1A 1B 2A 2B 3A 3B 4A 4B S1 S2 S3 S4 V+ GND
Pin1 Pin2 Pin3 Pin4 Pin5 Pin6 Pin7 Pin8 Pin9 Pin10 Pin11 Pin12 Pin13 Pin14
COM-P1 V+ 0V 0V V+ 0V V+ 0V V+ V+ GND GND GND V+ GND
COM-P2 0V V+ V+ 0V 0V V+ 0V V+ GND V+ GND GND V+ GND
COM-P3 0V V+ 0V V+ V+ 0V 0V V+ GND GND V+ GND V+ GND
COM-P4 0V V+ 0V V+ 0V V+ 0V V+ GND GND GND GND V+ GND
COM-P5 V+ 0V 0V V+ 0V V+ V+ 0V V+ GND GND V+ V+ GND
COM-P6 0V V+ V+ 0V 0V V+ V+ 0V GND V+ GND V+ V+ GND
COM-P7 0V V+ 0V V+ V+ 0V V+ 0V GND GND V+ V+ V+ GND
COM-P8 0V V+ 0V V+ 0V V+ V+ 0V GND GND GND V+ V+ GND



Διάγραμμα λειτουργίας

1330nm η οπτική ίνα μεταστρέφει τη χαμηλή απώλεια μίνι 1x4 εισαγωγής 11330nm η οπτική ίνα μεταστρέφει τη χαμηλή απώλεια μίνι 1x4 εισαγωγής 2
