Αρχική Σελίδα > Προϊόντα> Διακόπτης οπτικής ίνας> 1610nm να μη-κλείσει με το μάνταλο UPC LC παράκαμψης διακοπτών 2x2 δικτύων οπτικών ινών

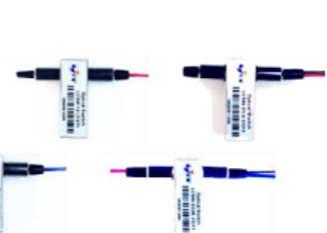

1610nm να μη-κλείσει με το μάνταλο UPC LC παράκαμψης διακοπτών 2x2 δικτύων οπτικών ινών

1610nm Fiber Optic Network Switch 2x2 Bypass Non-Latching UPC LC
1610nm Fiber Optic Network Switch 2x2 Bypass Non-Latching UPC LC
Βασικές πληροφορίες
Τόπος καταγωγής: Κίνα
Μάρκα: Wuhan ETERN Optoelectronics
Πιστοποίηση: GR-1221-CORE,GR-1209-CORE ,RoHS
Αριθμό μοντέλου: ΔΙΑΚΌΠΤΗΣ 1X1/1X2/2X2BYPASS/2X2, DUAL1X2/2X2BYPASS/2X2 ΟΠΤΙΚΏΝ ΙΝΏΝ ETERN
Ποσότητα παραγγελίας min: 10PCS
Τιμή: Negotiable
Συσκευασία λεπτομέρειες: κιβώτιο φουσκαλών
Όροι πληρωμής: T/T
Δυνατότητα προσφοράς: 100k το μήνα
Καλύτερη τιμή Επικοινωνήστε
Λεπτομερής ενημέρωση
Χαρακτηριστικό γνώρισμα: Μίνι μέγεθος, σύντομος χρόνος διακοπτών, ευρεία λειτουργούσα σειρά μήκους κύματος Ποιότητα: Χαμηλές απώλεια και χαμηλός-λογομαχία εισαγωγής
Λειτουργούν μήκος κύματος: 1525-1610nm Απώλεια εισαγωγής: 1.0dB, 1.2dB, 0.8dB, 0.9dB
Τύπος: 2x2B, παράκαμψη 2X2 Πιστοποίηση: GR-1221-CORE
Υψηλό φως:

1610nm διακόπτης δικτύων οπτικών ινών

,

2x2 διακόπτης δικτύων οπτικών ινών παράκαμψης

,

Διακόπτης ινών UPC lc

Περιγραφή προϊόντων

ΝΑ ΜΗ-ΚΛΕΊΣΕΙ ΜΕ ΤΟ ΜΆΝΤΑΛΟ LC/UPC ΔΙΑΚΟΠΤΏΝ 2X2BYPASS ΟΠΤΙΚΏΝ ΙΝΏΝ ETERN



Χαρακτηριστικά γνωρίσματα:



1. Χαμηλή απώλεια εισαγωγής & διαγώνια συζήτηση

2. Ευρεία λειτουργούσα σειρά μήκους κύματος

3. Αμφίδρομος



Εφαρμογές:



1. Προστασία & αποκατάσταση δικτύων

2. Φράξιμο καναλιών

3. Ολοκλήρωση ενότητας & συστημάτων

4. Ενοργάνωση

5. Διαμορφώσιμο OADM



1610nm να μη-κλείσει με το μάνταλο UPC LC παράκαμψης διακοπτών 2x2 δικτύων οπτικών ινών



Οι διακόπτες οπτικών ινών ETERN σχεδιάζονται βασισμένος στη διάθλαση την οπτική αρχή που μειώνει την ευαισθησία θέσης κινούμενων μερών. Χαρακτηρίζει την άριστη μηχανική και οπτική απόδοση και ενοποιεί τη διαφορετική διαμόρφωση διακοπτών 1x1, 1x2, παράκαμψη 2x2, 2x2, διπλό 1x2, διπλή παράκαμψη 2x2, διπλό 2x2 επάνω στην παρόμοια συμπαγή συσκευασία. Τα προϊόντα είναι GR-1073-ΠΥΡΗΝΑΣ Telcordia κατάλληλος, και καταγγελία RoHS



Προδιαγραφή απόδοσης:

　 Παράμετρος Μονάδες Single-Mode 　 Πολλαπλού τρόπου
  Λειτουργούν μήκος κύματος NM 1290~1330 ή/και 1525~1610   850 ή 850&1310
  1x1, 1x2, διπλό 1x2 DB   ≤ 0,8
  2x2B     ≤ 0,9
Απώλεια1,2 εισαγωγής 2x2     ≤ 1,0
  Διπλό 2x2B     ≤ 1,0
  Διπλό 2x2     ≤ 1,2
  Επιστροφής απώλεια1,2 DB ≥ 45   ≥ 30
  Εξαρτώμενη απώλεια πόλωσης DB ≤ 0,1
  Εξαρτώμενη απώλεια μήκους κύματος DB ≤ 0,2   ≤ 0,3
  Λογομαχία DB ≥ 55   ≥ 30
  Επανάληψη DB   ≤ ±0.02
  Χρόνος διακοπτών κα   ≤ 8
  Διάρκεια χρόνοι   ≥ 107
  Τάση διακοπτών VDC   2.7~3.3 ή 4.5~5.5
  Να κλείσει με το μάνταλο     Drive του 54~66@3V ή Drive του 36~44@5V
Ρεύμα διακοπτών   μΑ
  Να μη-κλείσει με το μάνταλο     Drive του 39~47@3V ή Drive του 25~31@5V
  Χειρισμός δύναμης MW   ≥ 500
  Λειτουργούσα θερμοκρασία °C   “- 5~+65
  Υγρασία λειτουργίας %RH   5~95
  Θερμοκρασία αποθήκευσης °C   -40~+85
  Υγρασία αποθήκευσης %RH   5~95
  Τύπος ινών   Ίνα Corning SMF-28e   MMF 50/125 ή 62.5/125
  Τύπος πλεξίδων     γυμνή ίνα 250mm ή χαλαρός σωλήνας 900mm
  1x1, 1x2, 2x2B, 2x2, διπλό 2x2     26.0L Χ 11.0W Χ 8.2H
Διάσταση συσκευασίας   χιλ.
  Διπλό 1x2, διπλό 2x2B     26.0L Χ 11.0W Χ 8.2H 29.0L Χ 11.0W Χ 8.2H



Σημείωση: 1. Μετρημένος χωρίς συνδετήρες Το IL θα είναι 0.3dB χειρότερα και RL θα είναι 5dB χαμηλότερα με τους συνδετήρες

          2. Μετρημένος με την οπτική πηγή των οδηγήσεων ή VSCEL για πολλαπλού τρόπου



Μηχανικές διαστάσεις (μονάδα: χιλ.)



1610nm να μη-κλείσει με το μάνταλο UPC LC παράκαμψης διακοπτών 2x2 δικτύων οπτικών ινών 0



1610nm να μη-κλείσει με το μάνταλο UPC LC παράκαμψης διακοπτών 2x2 δικτύων οπτικών ινών 1



Ηλεκτρικός καθορισμός καρφιτσών:







Τύπος

 Ελαφριά πορεία ΚΑΡΦΙΤΣΑ κίνησης Όργανο ελέγχου
1x1 1x2 2x2B 2x2 D1x2 D2x2B D2x2 1 5 6 10 3-4,8-7 3-2,8-9





Να κλείσει με το μάνταλο



1 - 2



1 - 2



1-3/2-4



1-4/2-3



1 - 2, 1 " - 2 "

1-3/2-4

1 " - 3 "/2 " - 4 "

1-4/2-3

1 " - 4 "/2 " - 3 "



V+



GND



-



-



ΚΛΕΙΣΤΕ



ΑΝΟΙΚΤΟΣ



-



1 - 3



1-4



1-2/3-4



1 - 3, 1 " - 3 "



1 - 4, 1 " - 4 "

1-2/3-4

1 " - 2 "/3 " - 4 "



-



-



GND



V+



ΑΝΟΙΚΤΟΣ



ΚΛΕΙΣΤΕ





Μη

- Να κλείσει με το μάνταλο



1 - 2



1 - 2



1-3/2-4



1-4/2-3



1 - 2, 1 " - 2 "

1-3/2-4

1 " - 3 "/2 " - 4 "

1-4/2-3

1 " - 4 "/2 " - 3 "



V+



-



-



GND



ΚΛΕΙΣΤΕ



ΑΝΟΙΚΤΟΣ



-



1 - 3



1 - 4



1-2/3-4



1 - 3, 1 " - 3 "



1 - 4, 1 " - 4 "

1-2/3-4

1 " - 2 "/3 " - 4 "



-



-



-



-



ΑΝΟΙΚΤΟΣ



ΚΛΕΙΣΤΕ





Διάγραμμα λειτουργίας





1610nm να μη-κλείσει με το μάνταλο UPC LC παράκαμψης διακοπτών 2x2 δικτύων οπτικών ινών 2



Διαταγή των πληροφοριών:





LCSW - □□□ - □ □ □ □ □
Οπτικός διακόπτης    Τύπος διακοπτών Μήκος κύματος Τρόπος διακοπτών Τύπος ινών Μήκος ινών Συνδετήρας
                           11= 1x1 1=1310nm 1=Latching 1=250um SM 1=0.5m 1=None
                           12= 1x2 2=1550nm 2=Non-latching 2=900um SM 2=1m 2=FC/UPC
                       22B=2x2 παράκαμψη 3=1310&1550nm   3=250um 62.5/125 3=2m 3=FC/APC
                           22=2x2 4=850nm   4=900um 62.5/125 X=Specify 4=LC/UPC
                         D12=Dual 1x2 5=850&1310nm   5=250um 50/125   5=LC/APC
                   Παράκαμψη D22B=Dual 2x2 X=Special   6=900um 50/125   6=SC/UPC
                       D22=Dual 2x2     X=Special   7=SC/APC
          X=Specify
