Αρχική Σελίδα > Προϊόντα> Πολυδιαυλωτής AWG> 150GHz Wdm ινών παραταγμένα κιγκλιδώματα κυματοδηγού πολυδιαυλωτών 48CH

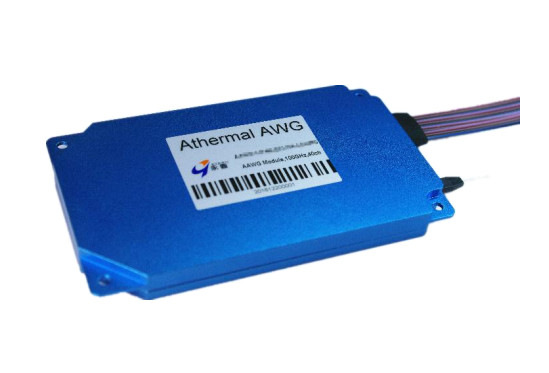

150GHz Wdm ινών παραταγμένα κιγκλιδώματα κυματοδηγού πολυδιαυλωτών 48CH

150GHz Fiber Wdm Multiplexer 48CH Arrayed Waveguide Gratings
150GHz Fiber Wdm Multiplexer 48CH Arrayed Waveguide Gratings
Βασικές πληροφορίες
Τόπος καταγωγής: Κίνα
Μάρκα: Wuhan ETERN Optoelectronics
Πιστοποίηση: GR-1221-CORE,GR-1209-CORE ,RoHS
Αριθμό μοντέλου: AAWG
Ποσότητα παραγγελίας min: 2PCS
Τιμή: Negotiable
Συσκευασία λεπτομέρειες: Χαρτοκιβώτιο
Όροι πληρωμής: T/T
Δυνατότητα προσφοράς: 150k κανάλια το μήνα
Καλύτερη τιμή Επικοινωνήστε
Λεπτομερής ενημέρωση
Λειτουργούσα θερμοκρασία: -5 σε +65℃ Χρώμα: Μαύρο άσπρο μπλε
Εφαρμογή: Δίκτυο επιχειρήσεων, δίκτυο πανεπιστημιουπόλεων Απώλεια εισαγωγής (χαρακτηριστική): 5.5dB, 5.0dB, 4.5dB, 6.0dB, 6.5dB
Διάστημα καναλιών: 100GHz, 200GHz, 150GHz Κανάλια: 48CH
Υψηλό φως:

6.0dB wdm ινών πολυδιαυλωτής

,

150GHz wdm ινών πολυδιαυλωτής

,

Παραταγμένα 48CH κιγκλιδώματα κυματοδηγού

Περιγραφή προϊόντων

150GHZ ΔΙΑΣΤΗΜΑ ΤΟΥ ΓΚΑΟΥΣΣΙΑΝΟΥ ΠΟΛΥΔΙΑΥΛΩΤΉ/ΤΟΥ ΑΠΟΠΟΛΥΠΛΈΚΤΗ CT AAWG



150GHz Wdm ινών παραταγμένα κιγκλιδώματα κυματοδηγού πολυδιαυλωτών 48CH



Χαρακτηριστικά γνωρίσματα:



1. Αθερμικό σχέδιο πέρα από τη λειτουργούσα σειρά θερμοκρασίας

2. Συμπαγές μέγεθος

3. Υψηλές σταθερότητα και αξιοπιστία

4. Χαμηλή απώλεια εισαγωγής, υψηλή απομόνωση



Εφαρμογές:



1. WDM μετάδοση

2. Μετρό και μεγάλης απόστασης δίκτυο



Προδιαγραφή απόδοσης:



Παράμετρος Μονάδες Αξία
Κανάλια   16
Διάστημα καναλιών Ghz 150
Passband αναφοράς Ghz ±6.25
Ακρίβεια μήκους κύματος μ.μ. ±50
Απώλεια1 εισαγωγής Τύπος. DB 5.0
Μέγιστο. 6.0
Ομοιομορφία απώλειας εισαγωγής DB ≤1.5
Εξαρτώμενη απώλεια πόλωσης (PDL) DB ≤0.5
1dB εύρος ζώνης NM ≥0.13
3dB εύρος ζώνης NM ≥0.19
Παρακείμενη απομόνωση καναλιών DB ≥24
Μη-δίπλα στην απομόνωση καναλιών DB ≥28
Συνολική λογομαχία DB ≥21
Επιστροφής απώλεια DB ≥42
Χρωματική διασπορά (CD) ps/nm -30 ~ +30
Διασπορά τρόπου πόλωσης (PMD) CP ≤1.0
Λειτουργούσα θερμοκρασία ℃ -5 έως +65
Θερμοκρασία αποθήκευσης ℃ -40 έως +85

Σημείωση: 1. Testred με τους συνδετήρες.



150GHz Wdm ινών παραταγμένα κιγκλιδώματα κυματοδηγού πολυδιαυλωτών 48CH 0



Μηχανικές διαστάσεις (μονάδα: χιλ.):



150GHz Wdm ινών παραταγμένα κιγκλιδώματα κυματοδηγού πολυδιαυλωτών 48CH 1

Διαταγή των πληροφοριών:





Αθερμικό AWG Διάστημα Τύπος Αριθμός CH Αρχισμένο CH Μήκος ινών Συνδετήρας Εφαρμογή Συσκευασία
Κοινός Κορδέλλα Fan-out
AAWG 15=150GHZ F=Flat-Top 16=16ch C21=C21 00=Adaptor 1=None M=Mux M=Module
  G=Gaussian 32=32ch C215=C21.5 05=0.5m 05=0.5m 05=0.5m 2=FC/UPC D=Demux R=Rack
  　 40=40ch ...... 10=1.0m 10=1.0m 10=1.0m 3=FC/APC MD=Mux & Demux
　 　 44=44ch   15=1.5m 15=1.5m 15=1.5m 4=LC/UPC 　 　
　 　 48=48ch   20=2.0m 20=2.0m 20=2.0m 5=LC/APC 　 　
　 　 ...... 　 ...... 6=SC/UPC 　 　
　 　   　   7=SC/APC 　 　
　 　 　 　   X=Special 　 　
