| Χαρακτηριστικό γνώρισμα: | Ευρεία λειτουργούσα σειρά μήκους κύματος | Ποιότητα: | Χαμηλές απώλεια και χαμηλός-λογομαχία εισαγωγής |
|---|---|---|---|
| Εφαρμογή: | Ολοκλήρωση ενότητας & συστημάτων, ενοργάνωση | Λειτουργούν μήκος κύματος: | 1290-1330nm |
| Πιστοποίηση: | RoHS complaint | Τύπος: | 2X2 παράκαμψη |
| Επισημαίνω: | Διακόπτης οπτικής ίνας RoHS ethernet,Πολλαπλού τρόπου διακόπτης οπτικής ίνας ethernet,Εξαιρετικά-μίνι διακόπτης πυρήνων ινών |
||

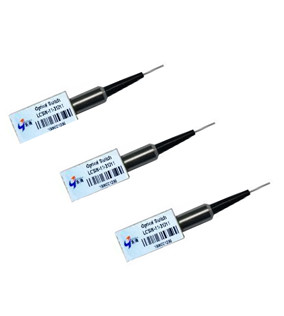

ΔΙΑΚΟΠΤΗΣ ΕΞΑΙΡΕΤΙΚΆ-ΜΙΝΙ 1X1/1X2/2X2BYPASS ΟΠΤΙΚΏΝ ΙΝΏΝ
Χαρακτηριστικά γνωρίσματα:
1. Χαμηλή απώλεια εισαγωγής & διαγώνια συζήτηση
2. Ευρεία λειτουργούσα σειρά μήκους κύματος
3. Αμφίδρομος
Εφαρμογές:
1. Προστασία & αποκατάσταση δικτύων
2. Φράξιμο καναλιών
3. Ολοκλήρωση ενότητας & συστημάτων
4. Ενοργάνωση
5. Διαμορφώσιμο OADM
Προδιαγραφές απόδοσης:
| Παράμετρος | Μονάδες | Single-Mode | Πολλαπλού τρόπου | ||
|
Λειτουργούν μήκος κύματος 1x1, 1x2 Εισαγωγή Loss1, 2 2x2B |
NM
DB |
1290~1330 ή/και 1525~1610 |
≤ 0,8 ≤ 0,9 |
850 ή 850&1310 | |
| Επιστροφή Loss1, εξαρτώμενη απώλεια μήκους κύματος απώλειας πόλωσης 2 εξαρτώμενη | DB DB DB |
≥ 45 ≤ 0,1 ≤ 0,2 |
≥ 30
≤ 0,3 |
||
|
Λογομαχία Επανάληψη |
DB DB |
≥ 55 |
≤ ±0.02 |
≥ 30 | |
| Χρόνος διακοπτών | κα | ≤ 4 | |||
| Διάρκεια | χρόνοι | ≥ 107 | |||
| Τάση διακοπτών | VDC | 2.7~3.3 ή 4.5~5.5 | |||
|
Κλείνοντας το Drive ή το 20~24@5V του 30~36@3V με το μάνταλο που ο διακόπτης τρέχον μΑ Να μη-κλείσει το Drive του 42~51@3V ή το Drive του 28~34@5V με το μάνταλο |
|||||
|
Διαχειριζόμενη λειτουργούσα υγρασία αποθήκευσης θερμοκρασίας αποθήκευσης υγρασίας λειτουργίας θερμοκρασίας δύναμης Τύπος ινών |
MW °C %RH °C %RH |
Ίνα Corning SMF-28e |
≤ 500 -5~+65 5~95 -40~+85 5~95 MMF 50/125 ή 62.5/125 |
||
| Διάσταση συσκευασίας τύπων πλεξίδων |
χιλ. |
γυμνή ίνα 250mm ή χαλαρός σωλήνας 900mm 27.0L Χ 10.4W Χ 7.2H | |||
Σημείωση: 1. Μετρημένος χωρίς συνδετήρες Το IL θα είναι 0.3dB χειρότερα και RL θα είναι 5dB χαμηλότερα με τους συνδετήρες
2. Μετρημένος με την οπτική πηγή των οδηγήσεων ή VSCEL για τον πολλαπλού τρόπου τύπο
Μηχανικές διαστάσεις (μονάδα: χιλ.)
Ηλεκτρικός καθορισμός καρφιτσών
|
Τύπος |
Ελαφριά πορεία |
ΚΑΡΦΙΤΣΑ κίνησης |
Όργανο ελέγχου |
||||
|
1x1 |
1x2 |
2x2B |
1 |
8 |
3-4,5-6 |
2-3,6-7 |
|
|
Να κλείσει με το μάνταλο |
1- 2 |
1- 2 |
1- 2/3-4 |
V+ |
GND |
ΚΛΕΙΣΤΕ |
ΑΝΟΙΚΤΟΣ |
|
- |
1- 3 |
1- 4 |
GND |
V+ |
ΑΝΟΙΚΤΟΣ |
ΚΛΕΙΣΤΕ |
|
|
Να μη-κλείσει με το μάνταλο |
1- 2 |
1- 2 |
1- 2/3-4 |
V+ |
GND |
ΚΛΕΙΣΤΕ |
ΑΝΟΙΚΤΟΣ |
|
- |
1- 3 |
1- 4 |
GND |
GND |
ΑΝΟΙΚΤΟΣ |
ΚΛΕΙΣΤΕ |
|
Διάγραμμα λειτουργίας
Διαταγή των πληροφοριών:
|
LCSW |
- |
□□□ |
- |
□ |
|
□ |
□ |
□ |
□ |
|
Οπτικός διακόπτης Τύπος διακοπτών |
Μήκος κύματος |
|
Τρόπος διακοπτών |
Τύπος ινών |
Μήκος ινών |
Συνδετήρας |
|||
|
M11=Mini 1x1 |
1=1310nm |
|
1=Latching |
1=250um SM |
1=0.5m |
1=None |
|||
|
M12=Mini 1x2 |
2=1550nm |
|
2=Non-latching |
2=900um SM |
2=1m |
2=FC/UPC |
|||
|
Παράκαμψη M22B=Mini 2x2 |
3=1310&1550nm |
|
|
3=250um 62.5/125 |
3=2m |
3=FC/APC |
|||
|
|
4=850nm |
|
|
4=900um 62.5/125 |
X=Specify |
4=LC/UPC |
|||
|
|
5=850&1310nm |
|
|
5=250um 50/125 |
|
5=LC/APC |
|||
|
|
X=Special |
|
|
6=900um 50/125 |
|
6=SC/UPC |
|||
|
|
|
|
|
X=Special |
|
7=SC/APC |
|||
|
|
|
|
|
|
|
X=Specify |
|||
