products
Αρχική Σελίδα > Προϊόντα> Διακόπτης οπτικής ίνας> ΔΙΠΛΟΣ να μη-κλείσει με το μάνταλο 1X2 ενιαίος τρόπος διακοπτών 3.3V οπτικής ίνας

ΔΙΠΛΟΣ να μη-κλείσει με το μάνταλο 1X2 ενιαίος τρόπος διακοπτών 3.3V οπτικής ίνας

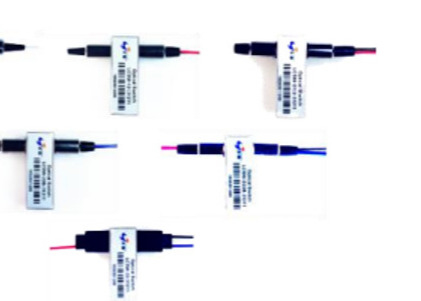

DUAL 1X2 Non-Latching Optical Fiber Switch 3.3V Single Mode
DUAL 1X2 Non-Latching Optical Fiber Switch 3.3V Single Mode
Βασικές πληροφορίες
Τόπος καταγωγής: Κίνα
Μάρκα: Wuhan ETERN Optoelectronics
Πιστοποίηση: GR-1221-CORE,GR-1209-CORE ,RoHS
Αριθμό μοντέλου: ΔΙΑΚΌΠΤΗΣ 1X1/1X2/2X2BYPASS/2X2, DUAL1X2/2X2BYPASS/2X2 ΟΠΤΙΚΏΝ ΙΝΏΝ ETERN
Ποσότητα παραγγελίας min: 10PCS
Τιμή: Negotiable
Συσκευασία λεπτομέρειες: κιβώτιο φουσκαλών
Όροι πληρωμής: T/T
Δυνατότητα προσφοράς: 100k το μήνα
Καλύτερη τιμή Επικοινωνήστε
Λεπτομερής ενημέρωση
Τύπος: ΔΙΠΛΟ 1X2 Απώλεια εισαγωγής: 1.0dB, 1.2dB, 0.8dB, 0.9dB
Πιστοποίηση: GR-1209-CORE ,RoHS Λειτουργούν μήκος κύματος: 1290-1330nm, 1525-1610nm
Εφαρμογή: Μακρινές εξεταστικές σύστημα ινών, ενότητα & ολοκλήρωση συστημάτων Χαρακτηριστικό γνώρισμα: Ευρεία λειτουργούσα σειρά μήκους κύματος
Υψηλό φως:

να μη-κλείσει το διακόπτη οπτικής ίνας με το μάνταλο

,

ΔΙΠΛΟΣ διακόπτης οπτικής ίνας 1X2

,

3.3V ενιαίος διακόπτης ινών τρόπου

Περιγραφή προϊόντων

Να μη-κλείσει με το μάνταλο LC/UPC 3.3V/5V διακοπτών DUAL1X2 οπτικής ίνας ETERN οδήγηση για το φράξιμο καναλιών



ΔΙΠΛΟΣ να μη-κλείσει με το μάνταλο 1X2 ενιαίος τρόπος διακοπτών 3.3V οπτικής ίνας



Προδιαγραφή απόδοσης:

　 Παράμετρος Μονάδες Single-Mode 　 Πολλαπλού τρόπου
  Λειτουργούν μήκος κύματος NM 1290~1330 ή/και 1525~1610   850 ή 850&1310
  1x1, 1x2, διπλό 1x2 DB   ≤ 0,8
  2x2B     ≤ 0,9
Απώλεια1,2 εισαγωγής 2x2     ≤ 1,0
  Διπλό 2x2B     ≤ 1,0
  Διπλό 2x2     ≤ 1,2
  Επιστροφής απώλεια1,2 DB ≥ 45   ≥ 30
  Εξαρτώμενη απώλεια πόλωσης DB ≤ 0,1
  Εξαρτώμενη απώλεια μήκους κύματος DB ≤ 0,2   ≤ 0,3
  Λογομαχία DB ≥ 55   ≥ 30
  Επανάληψη DB   ≤ ±0.02
  Χρόνος διακοπτών κα   ≤ 8
  Διάρκεια χρόνοι   ≥ 107
  Τάση διακοπτών VDC   2.7~3.3 ή 4.5~5.5
  Να κλείσει με το μάνταλο     Drive του 54~66@3V ή Drive του 36~44@5V
Ρεύμα διακοπτών   μΑ
  Να μη-κλείσει με το μάνταλο     Drive του 39~47@3V ή Drive του 25~31@5V
  Χειρισμός δύναμης MW   ≥ 500
  Λειτουργούσα θερμοκρασία °C   “- 5~+65
  Υγρασία λειτουργίας %RH   5~95
  Θερμοκρασία αποθήκευσης °C   -40~+85
  Υγρασία αποθήκευσης %RH   5~95
  Τύπος ινών   Ίνα Corning SMF-28e   MMF 50/125 ή 62.5/125
  Τύπος πλεξίδων     γυμνή ίνα 250mm ή χαλαρός σωλήνας 900mm
  1x1, 1x2, 2x2B, 2x2, διπλό 2x2     26.0L Χ 11.0W Χ 8.2H
Διάσταση συσκευασίας   χιλ.
  Διπλό 1x2, διπλό 2x2B     26.0L Χ 11.0W Χ 8.2H 29.0L Χ 11.0W Χ 8.2H



Σημείωση: 1. Μετρημένος χωρίς συνδετήρες Το IL θα είναι 0.3dB χειρότερα και RL θα είναι 5dB χαμηλότερα με τους συνδετήρες

          2. Μετρημένος με την οπτική πηγή των οδηγήσεων ή VSCEL για πολλαπλού τρόπου



Μηχανικές διαστάσεις (μονάδα: χιλ.)



Ηλεκτρικός καθορισμός καρφιτσών:







Τύπος

 Ελαφριά πορεία ΚΑΡΦΙΤΣΑ κίνησης Όργανο ελέγχου
1x1 1x2 2x2B 2x2 D1x2 D2x2B D2x2 1 5 6 10 3-4,8-7 3-2,8-9





Να κλείσει με το μάνταλο



1 - 2



1 - 2



1-3/2-4



1-4/2-3



1 - 2, 1 " - 2 "

1-3/2-4

1 " - 3 "/2 " - 4 "

1-4/2-3

1 " - 4 "/2 " - 3 "



V+



GND



-



-



ΚΛΕΙΣΤΕ



ΑΝΟΙΚΤΟΣ



-



1 - 3



1-4



1-2/3-4



1 - 3, 1 " - 3 "



1 - 4, 1 " - 4 "

1-2/3-4

1 " - 2 "/3 " - 4 "



-



-



GND



V+



ΑΝΟΙΚΤΟΣ



ΚΛΕΙΣΤΕ





Μη

- Να κλείσει με το μάνταλο



1 - 2



1 - 2



1-3/2-4



1-4/2-3



1 - 2, 1 " - 2 "

1-3/2-4

1 " - 3 "/2 " - 4 "

1-4/2-3

1 " - 4 "/2 " - 3 "



V+



-



-



GND



ΚΛΕΙΣΤΕ



ΑΝΟΙΚΤΟΣ



-



1 - 3



1 - 4



1-2/3-4



1 - 3, 1 " - 3 "



1 - 4, 1 " - 4 "

1-2/3-4

1 " - 2 "/3 " - 4 "



-



-



-



-



ΑΝΟΙΚΤΟΣ



ΚΛΕΙΣΤΕ





Διάγραμμα λειτουργίας





ΔΙΠΛΟΣ να μη-κλείσει με το μάνταλο 1X2 ενιαίος τρόπος διακοπτών 3.3V οπτικής ίνας 0



Διαταγή των πληροφοριών:



LCSW - □□□ - □ □ □ □ □
Οπτικός διακόπτης    Τύπος διακοπτών Μήκος κύματος Τρόπος διακοπτών Τύπος ινών Μήκος ινών Συνδετήρας
                           11= 1x1 1=1310nm 1=Latching 1=250um SM 1=0.5m 1=None
                           12= 1x2 2=1550nm 2=Non-latching 2=900um SM 2=1m 2=FC/UPC
                       22B=2x2 παράκαμψη 3=1310&1550nm   3=250um 62.5/125 3=2m 3=FC/APC
                           22=2x2 4=850nm   4=900um 62.5/125 X=Specify 4=LC/UPC
                         D12=Dual 1x2 5=850&1310nm   5=250um 50/125   5=LC/APC
                   Παράκαμψη D22B=Dual 2x2 X=Special   6=900um 50/125   6=SC/UPC
                       D22=Dual 2x2     X=Special   7=SC/APC
          X=Specify



Οι διακόπτες οπτικών ινών ETERN σχεδιάζονται βασισμένος στη διάθλαση την οπτική αρχή που μειώνει την ευαισθησία θέσης κινούμενων μερών. Χαρακτηρίζει την άριστη μηχανική και οπτική απόδοση και ενοποιεί τη διαφορετική διαμόρφωση διακοπτών 1x1, 1x2, παράκαμψη 2x2, 2x2, διπλό 1x2, διπλή παράκαμψη 2x2, διπλό 2x2 επάνω στην παρόμοια συμπαγή συσκευασία. Τα προϊόντα είναι GR-1073-ΠΥΡΗΝΑΣ Telcordia κατάλληλος, και καταγγελία RoHS



Χαρακτηριστικά γνωρίσματα:



1. Χαμηλή απώλεια εισαγωγής & διαγώνια συζήτηση

2. Ευρεία λειτουργούσα σειρά μήκους κύματος

3. Αμφίδρομος



Εφαρμογές:



1. Προστασία & αποκατάσταση δικτύων

2. Φράξιμο καναλιών

3. Ολοκλήρωση ενότητας & συστημάτων

4. Ενοργάνωση

5. Διαμορφώσιμο OADM



ετικέτα:

Αμφίδρομος διακόπτης οπτικής ίνας,

1X2 διακόπτης οπτικής ίνας,

Χαμηλός διακόπτης λήξης ινών απώλειας εισαγωγής
