Συνελεύσεις 75 καλωδίων τύπων Ν RF ομοαξονικός συνδετήρας ωμ RF

Συνελεύσεις 75 καλωδίων τύπων Ν RF ομοαξονικός συνδετήρας ωμ RF

• Πρότυπα που εφαρμόζονται
• Ομοαξονικοί συνδετήρες ραδιοσυχνότητας 50Ω YD/T 1967-2018 για την κινητή επικοινωνία
• YD/T 3354-2018 ομοαξονικοί προσαρμοστές ραδιοσυχνότητας 50Ω για την κινητή επικοινωνία
• Συνδετήρες ραδιοσυχνότητας GB/T 11313.1-2013. Μέρος 1: Γενική προδιαγραφή. Γενικές απαιτήσεις και μέθοδοι μέτρησης
• Συνδετήρες ραδιοσυχνότητας GB/T 11313.4-2007. Μέρος 4: R.F. ομοαξονικοί συνδετήρες με την εσωτερική διάμετρο του εξωτερικού αγωγού 16mm (0,63 μέσα) με τη σύζευξη βιδών - χαρακτηριστική σύνθετη αντίσταση 50 ωμ (τύπος 7-16)
• Συνδετήρες ραδιοσυχνότητας GB/T 11313.16-2015. Μέρος 16: R.F. ομοαξονικοί συνδετήρες με την εσωτερική διάμετρο του εξωτερικού αγωγού 7mm (0.276in) με τη σύζευξη βιδών - χαρακτηριστική σύνθετη αντίσταση 50Ω (75Ω) (τύπος Ν)
  • Χαρακτηριστικά γνωρίσματα προϊόντων
• Χαμηλό VSWR, χαμηλή απώλεια εισαγωγής, χαμηλή ενδοδιαμόρφωση και άλλα χαρακτηριστικά γνωρίσματα
• Ευκολία της εγκατάστασης, της καλής εκτέλεσης σφράγισης και της υψηλών προστασίας & του βαθμού στεγανοποίησης

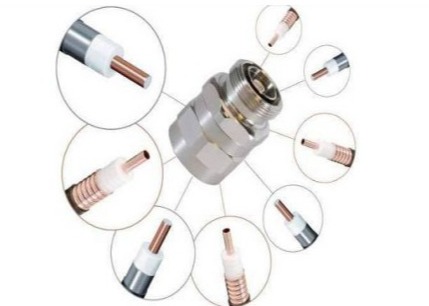

• Κυρίως χρησιμοποιημένος για τη σύνδεση της ραδιοσυχνότητας και των leaky ομοαξονικών καλωδίων

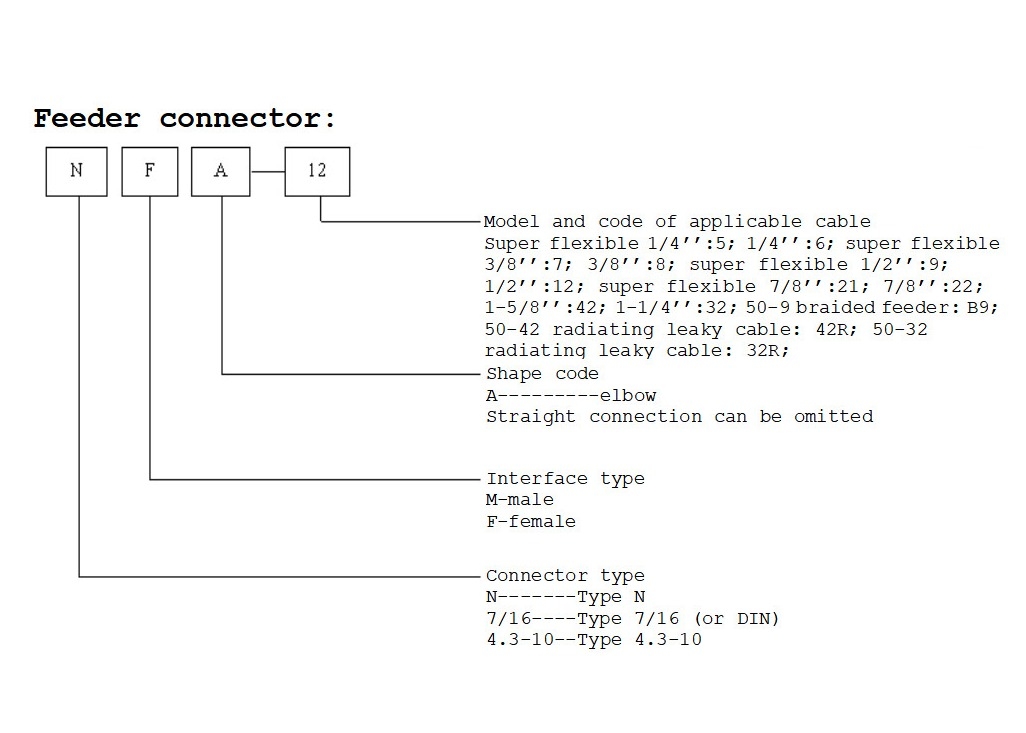

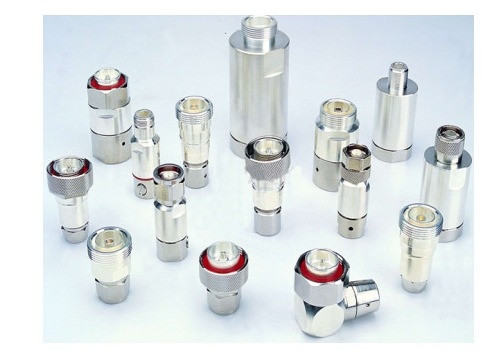

• Οι συνδετήρες τροφοδοτών είναι κυρίως για την εγκατάσταση στο τέλος της ραδιοσυχνότητας και των leaky ομοαξονικών καλωδίων

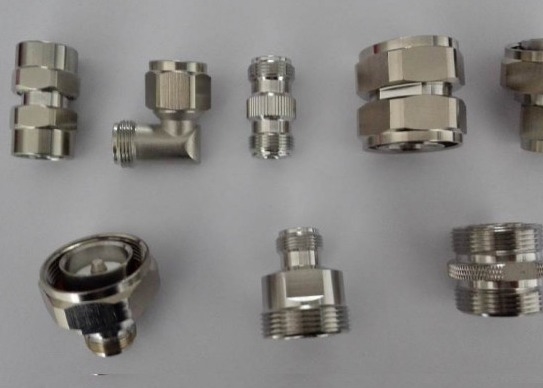

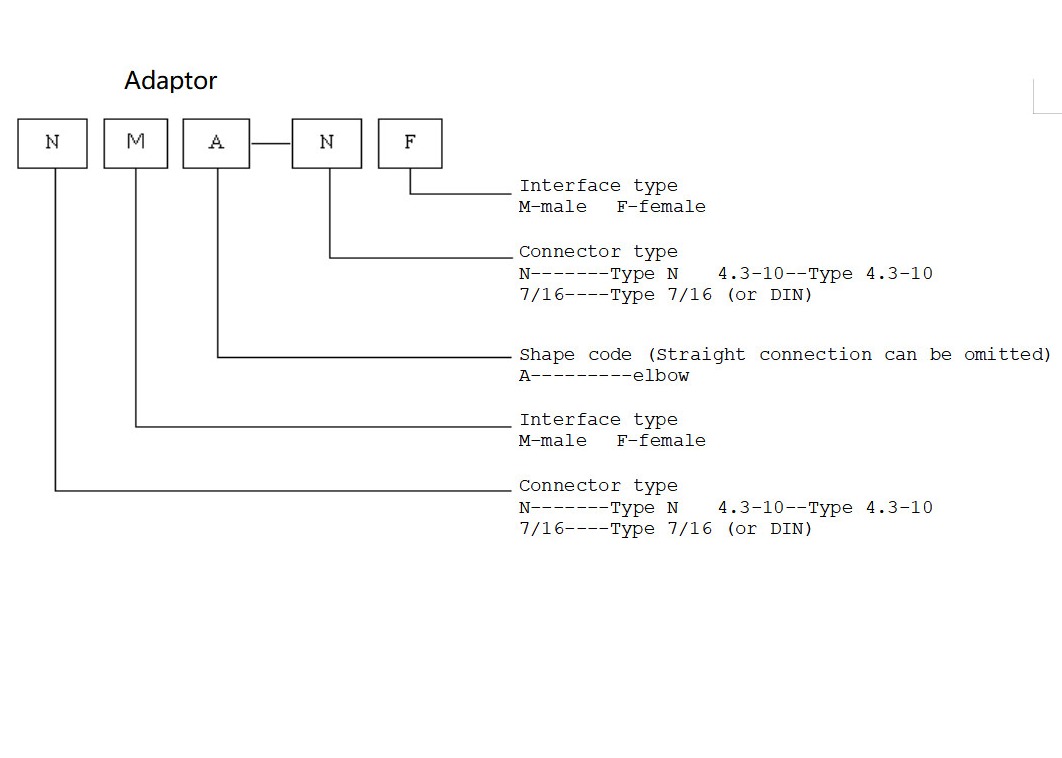

• Οι προσαρμοστές χρησιμοποιούνται κυρίως για τη διασύνδεση μεταξύ των διαφορετικών ειδών ή του ίδιου είδους συνδετήρων.
•
• Τεχνική παράμετρος

  		Τύπος Ν	Τύπος DIN	Τύπος 4.3-10
  Δομικές παράμετροι
  Κεντρική επαφή	Κεντρική καρφίτσα	Επαργυρωμένος ορείχαλκος	Επαργυρωμένος ορείχαλκος	Επαργυρωμένος ορείχαλκος
  	Κεντρικός γρύλος	Καλυμμένος ασήμι χαλκός κασσίτερου	Καλυμμένος ασήμι χαλκός κασσίτερου	Καλυμμένος ασήμι χαλκός κασσίτερου
  Μονωτής		PTFE	PTFE	PTFE
  Shell		Καλυμμένος τρι-κράμα ορείχαλκος	Καλυμμένος τρι-κράμα ορείχαλκος	Καλυμμένος τρι-κράμα ορείχαλκος
  Σφραγίζοντας μέρος		Λάστιχο σιλικόνης	Λάστιχο σιλικόνης	Λάστιχο σιλικόνης
  Χαρακτηριστική σύνθετη αντίσταση		50Ω	50Ω	50Ω
  Απώλεια εισαγωγής	900MHz	≤0.12dB	≤0.10dB	≤0.10dB
  	2000MHz
  VSWR	75~500MHz	1.08	≤1.08	≤1.08
  	700~1000MHz	≤1.08	≤1.08	≤1.08
  	1700~2500MHz	≤1.10	≤1.10	≤1.10
  	2500~3000MHz	≤1.15	≤1.15	≤1.15
  	3300~3800MHz	≤1.20	≤1.20	≤1.20
  	5700~5800MHz	≤1.20	≤1.20	≤1.20
  Αντίσταση επαφών	Εσωτερικός αγωγός	≤0.80mΩ	≤0.40mΩ	≤0.80mΩ
  	Εξωτερικός αγωγός	≤0.25	≤0.20mΩ	≤0.60mΩ
  Αντίσταση μόνωσης		5000mΩ	≥10000mΩ	≥5000mΩ
  Αντίσταση της τάσης (ελάχιστο)		2.5	4.0KV	2.5KV
  Τάση εργασίας (μέγιστο)		1.4KV	2.7KV	1.4KV
  Ενδοδιαμόρφωση τρίτος-διαταγής (2×20W)	900MHz	≤-155dBc	≤-155dBc	≤-155dBc
  	1800MHz
  Μηχανικές ιδιότητες
  Δύναμη διατήρησης μανομέτρων ελέγχου ακριβείας		0.56N	≥6N	≥1.5N
  Ροπή ένωσης	Κανονική ροπή	0.7~1.1Nm	20~28Nm	5~15Nm
  	Αντίσταση της ροπής	≥1.7Nm	≥30Nm	≥18Nm
  Μηχανική αντοχή		500 φορές	500 φορές	500 φορές
  Περιβαλλοντική θερμοκρασία		-65~+160℃	-65~+160℃	-65~+160℃

•
