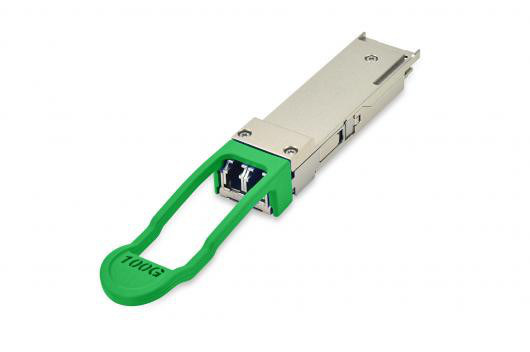

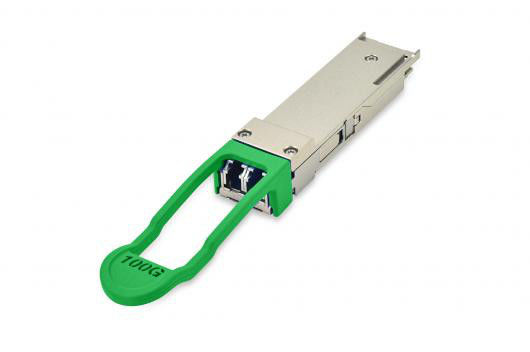

4 LWDM διοχετεύει την πολλαπλού τρόπου ενότητα καυτό Pluggable 10KM 100GB SFP

4 LWDM Channels Multimode SFP Module Hot Pluggable 10KM 100GB
4 LWDM Channels Multimode SFP Module Hot Pluggable 10KM 100GB
Βασικές πληροφορίες
Τόπος καταγωγής: Κίνα
Μάρκα: Wuhan ETERN Optoelectronics
Πιστοποίηση: RoHS
Αριθμό μοντέλου: FLS100C910S
Ποσότητα παραγγελίας min: 2PCS
Τιμή: Negotiable
Συσκευασία λεπτομέρειες: κιβώτιο φουσκαλών
Όροι πληρωμής: T/T
Δυνατότητα προσφοράς: 100k το μήνα
Καλύτερη τιμή Επικοινωνήστε
Λεπτομερής ενημέρωση
Όνομα προϊόντων: QSFP28 Μήκος κύματος: 4 WDM του τοπικού LAN κανάλια (1295,56, 1300,05, 1304,58 και 1309,14 NM)
Συνδετήρας: LC Εξουσιοδότηση: 1 έτος
Λειτουργούσα θερμοκρασία: 0℃~+70℃ Χαρακτηριστικό γνώρισμα: Χαμηλής ισχύος κατανάλωση <3.5W
Υψηλό φως:

Καυτή Pluggable πολλαπλού τρόπου ενότητα SFP

,

4 LWDM διοχετεύει την πολλαπλού τρόπου ενότητα SFP

,

Πομποδέκτης 10KM 100gb

Περιγραφή προϊόντων

100Gbps-10KM-LWDM-SM-QSFP28 οπτικός πομποδέκτης



Περιγραφή:





Αυτό το προϊόν είναι μια ενότητα πομποδεκτών 100Gb/s που σχεδιάζεται για τις εφαρμογές οπτικών επικοινωνιών υποχωρητικές σε 100GBASE-LR4 των IEEE P802.3ba απαιτήσεων προτύπων και OTU4 4I1-9D1F συγκεκριμέών ITU-τ στις συστάσεις G.959.1/G.709 και το συμπλήρωμα 39 (G.sup39). Η ενότητα μετατρέπει 4 εισαγμένα κανάλια των ηλεκτρικών στοιχείων 28Gb/s σε 4 κανάλια WDM του τοπικού LAN των οπτικών σημάτων και τα πολλαπλασιάζει έπειτα σε ένα ενιαίο κανάλι για την οπτική μετάδοση 100Gb/s. Reversely από την πλευρά δεκτών, η ενότητα αποδιαυλώνει μια οπτική εισαγωγή 100Gb/s σε 4 κανάλια WDM του τοπικού LAN των οπτικών σημάτων και τους μετατρέπει έπειτα σε 4 κανάλια παραγωγής των ηλεκτρικών στοιχείων.



Τα κεντρικά μήκη κύματος των 4 WDM του τοπικού LAN καναλιών είναι 1295,56, 1300,05, 1304,58 και 1309,14 NM ως μέλη του WDM του τοπικού LAN πλέγματος μήκους κύματος που καθορίζεται IEEE 802.3ba. Η υψηλή επίδοση δρόσισε WDM DFB του τοπικού LAN τις συσκευές αποστολής σημάτων και οι υψηλοί δέκτες ΚΑΡΦΙΤΣΏΝ ευαισθησίας παρέχουν την ανώτερη απόδοση για τις εφαρμογές 100Gigabit Ethernet μέχρι τις συνδέσεις 10km και υποχωρητικός στην οπτική διεπαφή με την πρόταση 88 IEEE802.3ba απαιτήσεις 100GBASE-LR4. Το προϊόν σχεδιάζεται με το τύπο, την οπτική/ηλεκτρική σύνδεση και την ψηφιακή διαγνωστική διεπαφή σύμφωνα με την πολλών πηγών συμφωνία QSFP+ (MSA). Έχει ως σκοπό να ικανοποιήσει τους πιό σκληρούς εξωτερικούς λειτουργούντες όρους συμπεριλαμβανομένης της θερμοκρασίας, της υγρασίας και της παρέμβασης της EMI.



Οπτικά χαρακτηριστικά:





100Gbps-10KM-LWDM-SM-QSFP28
Παράμετρος Σύμβολο Λ. Χαρακτηριστικός Max Μονάδα Σημειώσεις





Μήκος κύματος παρόδων

 L0 1294.53 1295.56 1296.59 NM
L1 1299.02 1300.05 1301.09 NM
L2 1303.54 14.58 1305.63 NM
L3 1308.09 1309.14 1310.1930 NM
Συσκευή αποστολής σημάτων
SMSR SMSR 30     DB
Συνολική μέση δύναμη έναρξης PT     10.5 dBm
Μέση δύναμη έναρξης, κάθε πάροδος



PAVG



-4.3





4.5



dBm





OMA, κάθε πάροδος POMA -1.3   4.5 dBm 1
Διαφορά στη δύναμη έναρξης Ptx, διαφορά     5 DB
Δύναμη έναρξης στη OMA   -2.3     dBm
TDP, κάθε πάροδος TDP     2.2 DB
Αναλογία εξάλειψης ER 4     DB
RIN20 OMA RIN     -130 dB/H
Οπτική επιστροφής απώλεια TOL     20 DB
Συντελεστής ανάκλασης συσκευών αποστολής σημάτων RT     -12 DB
Συντεταγμένες μασκών ματιών: X1, X2, X3, Y1, Y2, Y3



{0,25, 0,4, 0,45, 0,25, 0,28, 0,4}





2
Μέση δύναμη έναρξης ΜΑΚΡΙΑ Poff     -30 dBm
Δέκτης
Κατώτατο όριο ζημίας, κάθε πάροδος





THd





5.5







dBm



3
Ο συνολικός μέσος όρος λαμβάνει       10.5 dBm
Ο μέσος όρος λαμβάνει τη δύναμη, κάθε πάροδος





-10.6







4.5





dBm


Λάβετε τη δύναμη (OMA), κάθε πάροδος





4.5





dBm


Ευαισθησία δεκτών (OMA), κάθε πάροδος





SEN







-8.6





dBm



Τονισμένη ευαισθησία δεκτών (OMA),

κάθε πάροδος







-6.8





dBm



4
Διαφορά Receive στη δύναμη μεταξύ οποιων δήποτε δύο παρόδων (OMA)







Prx, διαφορά









5.5







DB


Το Los βεβαιώνει LOSA   -18   dBm
Los Deassert LOSD   -15   dBm
Υστέρηση Los LOSH 0,5     DB
Δεκτών ηλεκτρική συχνότητα διακοπών 3 DB ανώτερη, κάθε πάροδος





Fc







31





Ghz





Διαταγή των πληροφοριών:



  Περιγραφή Αριθμός μερών. Πρότυπο Συσκευασία Ποσοστό ημερομηνίας (bit/s) Μήκος κύματος Προσιτότητα ΤΟΠ (γ)
100G 100Gbps-100M-850nm-ΚΚ-QSFP28 FLS100C101S 100GSR/100M Qsfp28-MPO 103.1G 850nm 100M 0~70
100Gbps-2KM-CWDM-SM-QSFP28 FLS100C202S 100GSLR/2KM Qsfp28-LC 103.1G 1310nm/CWDM4 2KM 0~70
100Gbps-10KM-CWDM-SM-QSFP28 FLS100C210S 100GLR/10KM Qsfp28-LC 103.1G 1310nm/CWDM4 10KM 0~70
100Gbps-10KM-LWDM-SM-QSFP28-RX FLS100C910S 100g-RX Qsfp28-LC 112G 1310nm/LWDM4 10KM 0~70





Χαρακτηριστικά γνωρίσματα:



1. 4 πλήρης-διπλές ενότητες πομποδεκτών καναλιών

2. Ποσοστό στοιχείων μετάδοσης μέχρι 28Gbps ανά κανάλι

3. στα 4 DFB-βασισμένη 28Gb/s δροσίζοντας συσκευή αποστολής σημάτων LAN-wdm Χ

4. ΚΑΡΦΙΤΣΑ ROSA 4 καναλιών

5. Εσωτερικά κυκλώματα CDR και στα κανάλια δεκτών και συσκευών αποστολής σημάτων

6. Χαμηλής ισχύος κατανάλωση <3>

7. Καυτός Pluggable τύπος QSFP

8. Μέχρι την προσιτότητα 10km για G.652 SMF

9. Διπλά δοχεία LC

10. Λειτουργούσα θερμοκρασία 0°C περίπτωσης σε +70°C

11. 3.3V τάση παροχής ηλεκτρικού ρεύματος

12. RoHS 6 υποχωρητικό (αμόλυβδος)



Εφαρμογές:



1. IEEE 802.3BA 100GBASE LR4

2. OTN OTU4 ΚΑΙ 100GE
