| Τόπος καταγωγής: | Κίνα |
|---|---|
| Μάρκα: | Wuhan ETERN Optoelectronics |
| Πιστοποίηση: | RoHS |
| Αριθμό μοντέλου: | Aawg-1f36-c20-0302024-MDM |
| Ποσότητα παραγγελίας min: | 1PCS |
| Τιμή: | negotiable |
| Συσκευασία λεπτομέρειες: | Ενιαίο στοιχείο |
| Όροι πληρωμής: | T/T |
| Επισημαίνω: | LC/UPC AAWG,100GHz διάστημα επίπεδης κορυφής AAWG,C20 πολυδιαυλωτής AWG |
||
|---|---|---|---|
Περιγραφή

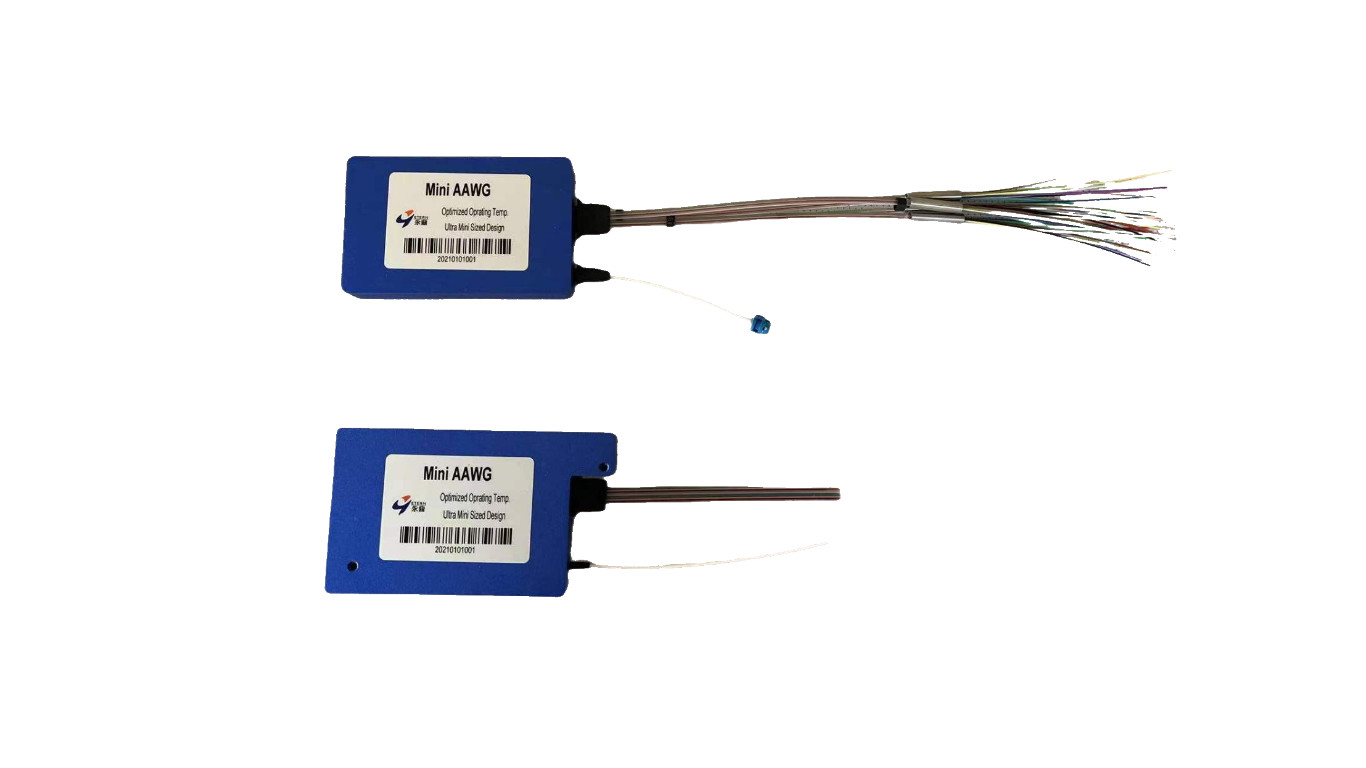

ETERN παράταξε το κιγκλίδωμα κυματοδηγού (AWG) είναι μια οικονομικώς αποδοτική, υψηλής απόδοσης συσκευή DWDM Mux/Demux που λειτουργεί στο διάστημα καναλιών 100GHz στο πλέγμα ITU ζωνών Γ και Λ, χωρίς οποιαδήποτε ηλεκτρική δύναμη που απαιτήθηκε.
Το Etern AAWG προσφέρει τη χαμηλή απώλεια εισαγωγής, την άριστη απομόνωση καναλιών, την ευκολία του χειρισμού ινών, και τη μακροπρόθεσμη αξιοπιστία σε μια συμπαγή συσκευασία. Τα προϊόντα είναι GR-1221-ΠΥΡΗΝΑΣ Telcordia και GR-1209-ΠΥΡΗΝΑΣ κατάλληλος, και καταγγελία RoHS.
| Πελάτης PN | Κατασκευή PN | Κώδικας προϊόντων | Σημειώσεις |
| Aawg-1f36-c20-0302024-MDM | AAWG, διάστημα 100GHz, επίπεδης κορυφής, 36ch, C20-C55, LC/UPC |
| Παράμετροι | Μονάδα | Αξία | |
| Αριθμός καναλιών | 36 | ||
| Διάστημα καναλιών | Ghz | 100 | |
| Κεντρικό μήκος κύματος | NM | 1538,186 ~ 1561,419 | |
| Συχνότητα καναλιών | THz | 192.0 ~195,5 | |
| Passband αναφοράς | NM | ±0.1 | |
| Απώλεια εισαγωγής | DB | ≤5.5 | |
| Ομοιομορφία απώλειας εισαγωγής | DB | ≤1.5 | |
| Passband κυματισμός | DB | ≤0.5 | |
| Εύρος ζώνης | @1dB | NM | ≥ 0,4 |
| @3dB | ≥ 0,6 | ||
| Απομόνωση | Παρακείμενα κανάλια | DB | ≥25 |
| Μη-δίπλα στα κανάλια | ≥30 | ||
| Συνολική λογομαχία | DB | ≥21 | |
| PDL | DB | ≤0.5 | |
| PMD | CP | ≤0.5 | |
| Επιστροφής απώλεια | DB | ≥40 | |
| Χρωματική διασπορά | ps/nm | ±20 | |
| Λειτουργούσα θερμοκρασία | ℃ | -5 έως +65 | |
| Θερμοκρασία αποθήκευσης | ℃ | -40 έως +85 | |
| Παράμετρος | Προδιαγραφές | Μονάδα | |
| Τύπος ινών | SMF-28e με τη χαλαρή ίνα σωλήνων 600um (TBD) | ||
| Μήκος ινών | Κοινή ίνα | 300 (TBD) | χιλ. |
| Ίνα κορδελλών | 200 (TBD) | χιλ. | |
| Fan-out | 200 (TBD) | χιλ. | |
| Οπτικοί προσαρμοστές (όλος ο λιμένας) | LC/UPC | ||
