| Τόπος καταγωγής: | Κίνα |
|---|---|
| Μάρκα: | Wuhan ETERN Optoelectronics |
| Πιστοποίηση: | RoHS |
| Αριθμό μοντέλου: | DWDM 3 συσκευή 100G 250,1.1m, A1,3.4X30 λιμένων |
| Ποσότητα παραγγελίας min: | 10PCS |
| Τιμή: | negotiable |
| Συσκευασία λεπτομέρειες: | κιβώτιο φουσκαλών |
| Όροι πληρωμής: | T/T |
| Δυνατότητα προσφοράς: | 100k το μήνα |
| Passband: | Επίπεδο και ευρύ Passband | Απόδοση λειτουργίας: | Χαμηλή απώλεια εισαγωγής, υψηλή απομόνωση |
|---|---|---|---|
| Διοχετεύστε το αριθ.: | 2/4/8/16/32/40/44/48 | Διάστημα καναλιών: | 100 Ghz |
| Χρώμα: | Μαύρο λευκό | Εφαρμογή: | ραδιόφωνο και τηλεόραση |
| Επισημαίνω: | WDM 100 Ghz συσκευή,WDM ραδιοφώνων και τηλεόρασης συσκευή,Το πέρασμα COM απεικονίζει cwdm το φίλτρο |
||

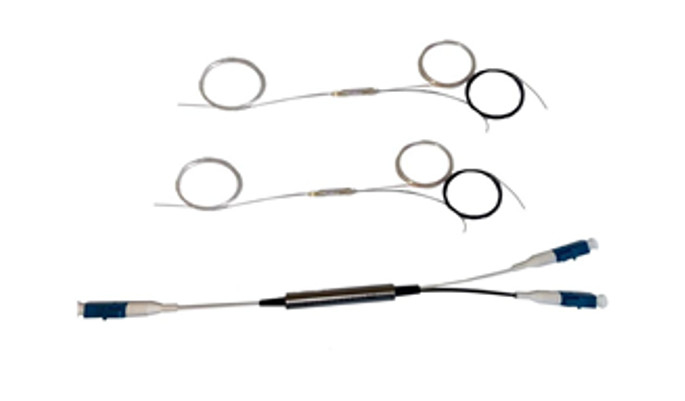

DWDM 3 συσκευή 100G C20-61,250,1.1m, A1,3.4X30 λιμένων
Η συσκευή τρεις-λιμένων FWDM ETERN χρησιμοποιείται κυρίως στην παθητική να πολλαπλασιάσει τμήματος μήκους κύματος ενότητα. Είναι ένα είδος να πολλαπλασιάσει τμήματος μήκους κύματος τεχνολογίας βασισμένης σε TFF (φίλτρο λεπτών ταινιών). Έχει ποικίλες μεγέθη συσκευασίας και επιλογές μήκους κύματος. Αποτελείται από τρεις λιμένες: Η COM, πέρασμα και απεικονίζει. Η διαφορά μεταξύ FWDM και CWDM είναι ότι FWDM μπορεί να πολλαπλασιάσει ή να αποδιαυλώσει δύο ή περισσότερα οπτικά σήματα των διαφορετικών μηκών κύματος σε ένα ενιαίο ευρύ κανάλι σειράς μήκους κύματος, καθώς επίσης και την αυξανόμενες ταχύτητα μετάδοσης σημάτων και την ικανότητα επικοινωνίας. Η συσκευή FWDM χρησιμοποιείται ευρέως στις τηλεπικοινωνίες, το ραδιόφωνο και την τηλεόραση, το δίκτυο επιχειρήσεων, το δίκτυο πανεπιστημιουπόλεων και άλλους τομείς
Χαρακτηριστικά γνωρίσματα
1. Ευρεία λειτουργούσα θερμοκρασία
2. Υψηλές αξιοπιστία και σταθερότητα
3. Μικρό μέγεθος συσκευασίας, συμπαγής δομή και διαστημική αποταμίευση
Εφαρμογές
1. WDM σύστημα
2. Σύστημα PON
3. Τηλεοπτικό δίκτυο καλωδίων ραδιοφωνικής μετάδοσης
Προδιαγραφή απόδοσης
| Παράμετρος | Μονάδες | Αξία | ||
| Λειτουργούν μήκος κύματος | NM | 1260~1670nm | ||
| 1540~1560 | ||||
| Ζώνη μετάδοσης | NM | 1524~1544&1596~1625 | ||
| πελάτης που διευκρινίζεται | ||||
| 1260~1360&1480~1500 | ||||
| Ζώνη αντανάκλασης | NM | 1260~1500&1550~1581&1640~1670 | ||
| πελάτης που διευκρινίζεται | ||||
| Απώλεια εισαγωγής ζωνών μετάδοσης | DB | ≤0.6 | ||
| Απώλεια εισαγωγής ζωνών αντανάκλασης | DB | ≤0.4 | ||
| Απομόνωση μετάδοσης | DB | ≥30 | ||
| Απομόνωση αντανάκλασης | DB | ≥15 | ||
| Επιστροφής απώλεια | DB | ≥50 | ||
| Κατευθυντικότητα | DB | ≥50 | ||
| Λειτουργούσα θερμοκρασία | ℃ | -40 έως +85 | ||
Σημείωση: 1. Μετρημένος με τους συνδετήρες Το IL θα είναι 0.3dB χειρότερα και RL θα είναι 5dB χαμηλότερα με τους συνδετήρες.
Μηχανικές διαστάσεις (μονάδα: χιλ.)
Διαταγή των πληροφοριών
| FWDM - | □ | □□- | □ | □□ | □ |
| Διάστημα | Κανάλι | Τύπος ινών | Μήκος ινών | Συνδετήρας | |
| FWDM | 1=100GHz | C21=C21 | 1=250um SM | 00=Adapter | 1=None |
| 2=200GHz | C22=C22 | 2=900um SM | 05=0.5m | 2=FC/UPC | |
| C=CWDM | 21=1221 | 3=2.0mm SM | 10=1.0m | 3=FC/APC | |
| X=Special | 31=1331 | 4=3.0mm SM | 15=1.5m | 4=LC/UPC | |
| ...... | 20=2.0m | 5=LC/APC | |||
| ...... | 6=SC/UPC | ||||
| 7=SC/APC | |||||
| X=Special | |||||
