Μεγάλης απόστασης ενότητα 96 κανάλια 50GHZ πολυδιαυλωτών AWG δικτύων

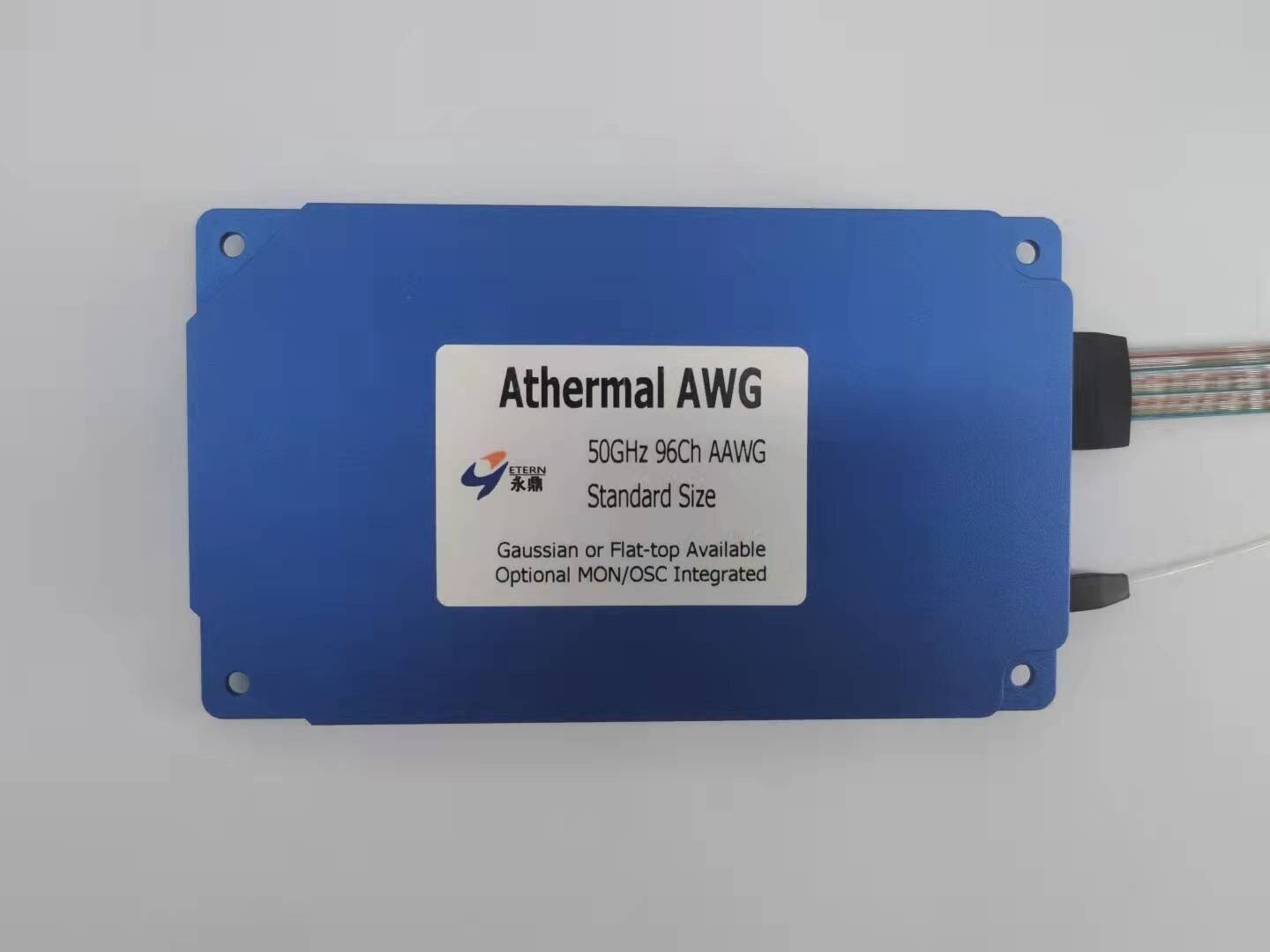

Long-Haul Network AWG Multiplexer Module 96 Channels 50GHZ
Long-Haul Network AWG Multiplexer Module 96 Channels 50GHZ
Βασικές πληροφορίες
Τόπος καταγωγής: Κίνα
Μάρκα: Wuhan ETERN Optoelectronics
Πιστοποίηση: GR-1221-CORE,GR-1209-CORE ,RoHS
Αριθμό μοντέλου: AAWG
Ποσότητα παραγγελίας min: 1PCS
Τιμή: Negotiable
Συσκευασία λεπτομέρειες: Χαρτοκιβώτιο
Όροι πληρωμής: T/T
Δυνατότητα προσφοράς: 150k κανάλια το μήνα
Καλύτερη τιμή Επικοινωνήστε
Λεπτομερής ενημέρωση
Κανάλια: 96 κανάλια Απώλεια εισαγωγής (τύπος.): 5.5dB
Εξαρτώμενη απώλεια πόλωσης: ≤0.5dB 1dB εύρος ζώνης: ≥0.4nm
3dB εύρος ζώνης: ≥0.6nm Λειτουργούσα θερμοκρασία: -5 σε +65℃
Υψηλό φως:

Μεγάλης απόστασης πολυδιαυλωτής AWG δικτύων

,

Πολυδιαυλωτής AWG 96 καναλιών

,

50GHZ ενότητα πολυδιαυλωτών

Περιγραφή προϊόντων

50GHZ ΔΙΑΣΤΗΜΑ ΕΠΙΠΕΔΗΣ ΚΟΡΥΦΉΣ 40CH 96CH AAWG MUX/DEMUX



Μεγάλης απόστασης ενότητα 96 κανάλια 50GHZ πολυδιαυλωτών AWG δικτύων



Χαρακτηριστικά γνωρίσματα:



1. Αθερμικό σχέδιο πέρα από τη λειτουργούσα σειρά θερμοκρασίας

2. Συμπαγές μέγεθος

3. Υψηλές σταθερότητα και αξιοπιστία

4. Χαμηλή απώλεια εισαγωγής, υψηλή απομόνωση



Εφαρμογές:



1. WDM μετάδοση

2. Μετρό και μεγάλης απόστασης δίκτυο



Περιγραφή:



ETERN παράταξε το κιγκλίδωμα κυματοδηγού (AWG) είναι μια οικονομικώς αποδοτική, υψηλής απόδοσης συσκευή DWDM Mux/Demux που λειτουργεί στο διάστημα καναλιών 50GHz στο πλέγμα ITU ζωνών Γ και Λ, χωρίς οποιαδήποτε ηλεκτρική δύναμη που απαιτήθηκε.

Το Etern AAWG προσφέρει τη χαμηλή απώλεια εισαγωγής, την άριστη απομόνωση καναλιών, την ευκολία του χειρισμού ινών, και τη μακροπρόθεσμη αξιοπιστία σε μια συμπαγή συσκευασία. Τα προϊόντα είναι GR-1221-ΠΥΡΗΝΑΣ Telcordia και GR-1209-ΠΥΡΗΝΑΣ κατάλληλος, και καταγγελία RoHS.



Προδιαγραφή απόδοσης:



Παράμετρος Μονάδες Αξία
Κανάλια   80, 88, 96 ή προσαρμοσμένος
Διάστημα καναλιών Ghz 50
Passband αναφοράς Ghz ±6.25
Ακρίβεια μήκους κύματος μ.μ. ±50
Απώλεια1 εισαγωγής Τύπος. DB 5.5
Μέγιστο. 6.0
Ομοιομορφία απώλειας εισαγωγής DB ≤1.5
Εξαρτώμενη απώλεια πόλωσης (PDL) DB ≤0.5
1dB εύρος ζώνης NM ≥0.4
3dB εύρος ζώνης NM ≥0.6
Παρακείμενη απομόνωση καναλιών DB ≥25
Μη-δίπλα στην απομόνωση καναλιών DB ≥30
Συνολική λογομαχία DB ≥22
Επιστροφής απώλεια DB ≥40
Χρωματική διασπορά (CD) ps/nm -20 ~ +20
Διασπορά τρόπου πόλωσης (PMD) CP ≤0.5
Λειτουργούσα θερμοκρασία ℃ -5 έως +65
Θερμοκρασία αποθήκευσης ℃ -40 έως +85

Σημείωση: 1. Δοκιμασμένος με τους συνδετήρες.



Μεγάλης απόστασης ενότητα 96 κανάλια 50GHZ πολυδιαυλωτών AWG δικτύων 0

Μηχανικές διαστάσεις (μονάδα: χιλ.)



Μεγάλης απόστασης ενότητα 96 κανάλια 50GHZ πολυδιαυλωτών AWG δικτύων 1



Διαταγή των πληροφοριών:





Αθερμικό AWG Διάστημα Τύπος Αριθμός CH Αρχισμένο CH Μήκος ινών Συνδετήρας Εφαρμογή Συσκευασία
Κοινός Κορδέλλα Fan-out
AAWG 5=50GHz F=Flat-Top 80=80ch C21=C21 00=Adaptor 1=None M=Mux M=Module
    88=88ch C215=C21.5 05=0.5m 05=0.5m 05=0.5m 2=FC/UPC D=Demux R=Rack
　 　 96=96ch ...... 10=1.0m 10=1.0m 10=1.0m 3=FC/APC MD=Mux & Demux
　 　     15=1.5m 15=1.5m 15=1.5m 4=LC/UPC 　 　
　 　     20=2.0m 20=2.0m 20=2.0m 5=LC/APC 　 　
　 　 ...... 　 ...... 6=SC/UPC 　 　
　 　   　   7=SC/APC 　 　
　 　 　 　   X=Special 　 　
