Συνδέοντας τις Leaky κάμπτοντας ιδιότητες καλωδίων στον ανελκυστήρα καλά

Συνδέοντας τις Leaky κάμπτοντας ιδιότητες καλωδίων στον ανελκυστήρα καλά

GB/T 17737.4-2013 ομοαξονικά καλώδια επικοινωνίας – μέρος 4: Τμηματική προδιαγραφή για τα leaky καλώδια
Καλώδιο επικοινωνίας 1119-2013 YD/T - leaky ομοαξονικό καλώδιο συζεύξεων με τον αφρισμένο polyolefin διηλεκτρικό και ζαρωμένο εξωτερικό αγωγό σωλήνων χαλκού
Καλώδιο-μέρος 4 επικοινωνίας IEC 611964:2015 ομοαξονικό: Τμηματική προδιαγραφή για την ακτινοβολία των καλωδίων
Δοκιμές IEC 6033212:2015 στα ηλεκτρικά και καλώδια οπτικής ίνας κάτω από το όρος-μέρος 1-2 πυρκαγιάς: Η δοκιμή για την κάθετη διάδοση φλογών για ένα ενιαίο μονωμένο καλώδιο ή την καλώδιο-διαδικασία για 1 KW πρόμιξε τη φλόγα
Μέτρηση IEC 610342:2019 της πυκνότητας καπνού των καλωδίων που καίνε υπό τους καθορισμένους όρους – μέρος 2: Διαδικασία δοκιμής και απαιτήσεις
Δοκιμή IEC 607541:2019 στα αέρια που εξελίσσονται κατά τη διάρκεια της καύσης των υλικών από τα καλώδια – μέρος 1: Προσδιορισμός του όξινου περιεχομένου αερίου αλόγονου
Δοκιμή IEC 607542:2019 στα αέρια που εξελίσσονται κατά τη διάρκεια της καύσης των υλικών από τα καλώδια – μέρος 2: Προσδιορισμός της οξύτητας (από τη μέτρηση pH) και της αγωγιμότητας

Χαρακτηριστικά γνωρίσματα προϊόντων

Χρησιμοποιημένος στο ορυχείο, τον ανελκυστήρα καλά και άλλο περιορισμένο διάστημα
Τρόπος ακτινοβολίας τέλος-πυρκαγιάς, στον οποίο ο ηλεκτρομαγνητικός τομέας είναι συνδεδεμένος στην επιφάνεια του leaky ομοαξονικού καλωδίου, με τον αδύνατο προσανατολισμό, της ευρείας λειτουργώντας ζώνης, της μεγάλων απώλειας συζεύξεων και των δυσκολιών ρύθμισης
Άριστες κάμπτοντας ιδιότητες, ευρύτερη λειτουργώντας ζώνη και πιό μακροχρόνιος κύκλος ζωής.

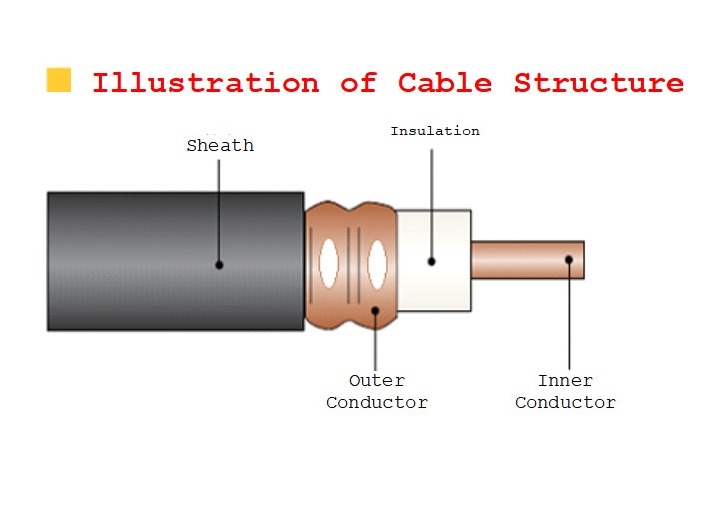

• Δομικές παράμετροι

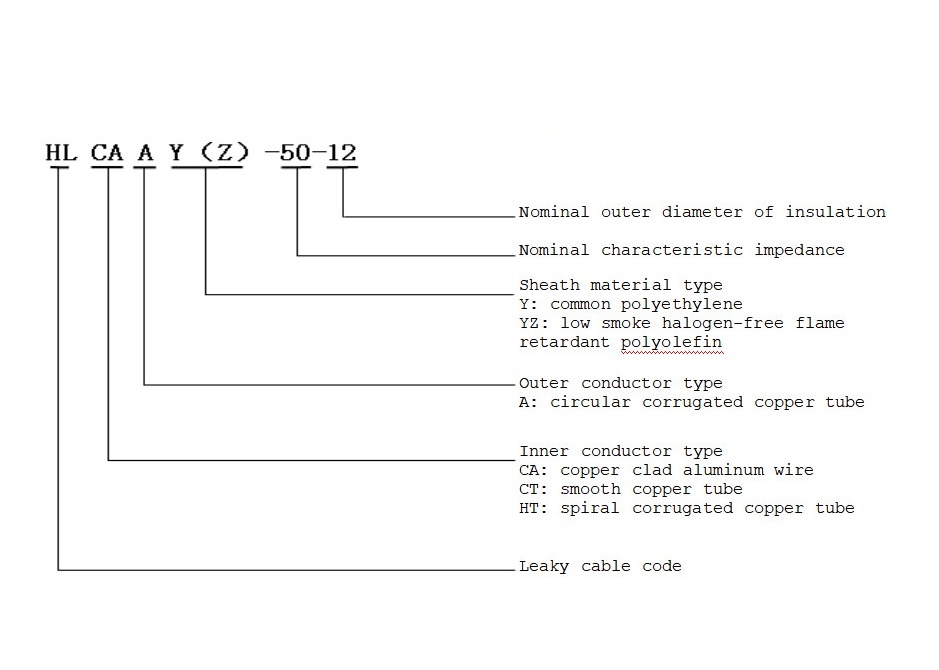

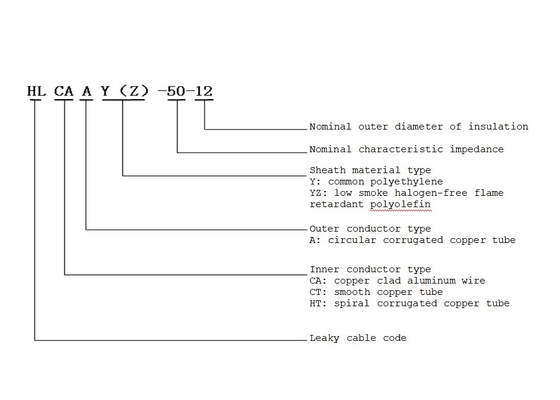

  Πρότυπο προϊόντων	HLCAAY (Ζ) - 50-12 (1/2 〃)	HLCTAY (Ζ) - 50-22 (7/8 〃)	HLCTAY (Ζ) - 50-23 (7/8 χαμηλή απώλεια 〃)	HLCTAY (Ζ) - 50-32 (1-1/4 〃)	HLHTAY (Ζ) - 50-42 (1-5/8 〃)
  Εσωτερικός αγωγός	Ντυμένο καλώδιο αργιλίου χαλκού	Ομαλός σωλήνας χαλκού			Ζαρωμένος σπείρα σωλήνας χαλκού
  	4.80mm	9.00mm	9.45mm	13.10mm	17.40mm
  Μόνωση	Φυσικά-αφρισμένη μόνωση πολυαιθυλενίου
  Εξωτερικός αγωγός	Κυκλική ζαρωμένη κυλινδρική τρύπα χαλκού
  	13.90mm	24.90mm	25.40mm	35.80mm	46.50mm
  Θήκη	Μαύρο πολυαιθυλένιο ή χαμηλή αλόγονο-ελεύθερη φλόγα καπνού - polyolefin καθυστερούντω
  	15.70mm	27.50mm	27.80mm	38.80mm	49.50mm

  Δομικές μηχανικές & περιβαλλοντικές ιδιότητες παραμέτρων

  Πρότυπο προϊόντων	HLCAAY (Ζ) - 50-12 (1/2 〃)	HLCTAY (Ζ) - 50-22 (7/8 〃)	HLCTAY (Ζ) - 50-22 (7/8 χαμηλή απώλεια 〃)	HLCTAY (Ζ) - 50-32 (1-1/4 〃)	HLHTAY (Ζ) - 50-42 (1-5/8 〃)
  Ελάχιστη κάμπτοντας ακτίνα για έναν ενιαίο χρόνο	80mm	140mm	150mm	200mm	280mm
  Ελάχιστη κάμπτοντας ακτίνα για τους πολλαπλάσιους χρόνους (15 φορές)	125mm	250mm	275mm	380mm	500mm
  Μέγιστη εκτατή αντίσταση	1130N	1500N	1700N	2500N	3000N
  Θερμοκρασία εγκατάστασης	-40℃~+70℃
  Θερμοκρασία εργασίας	-50℃~+85℃


• Ηλεκτρικές ιδιότητες

  Πρότυπο προϊόντων			HLCAAY (Ζ) - 50-12 (1/2 〃)	HLCTAY (Ζ) - 50-22 (7/8 〃)	HLCTAY (Ζ) - 50-23 (7/8 〃 低损耗)	HLCTAY (Ζ) - 50-32 (1-1/4 〃)	HLHTAY (Ζ) - 50-42 (1-5/8 〃)
  Χαρακτηριστική σύνθετη αντίσταση (Ω)			50±2
  Ποσοστό μετάδοσης			90%
  Ικανότητα (pF/m)			75
  Ελάχιστη αντίσταση μόνωσης (MΩ·χλμ)			10000
  Διηλεκτρική δύναμη (Β, συνεχές ρεύμα, 1min)			6000	10000	10000	10000	15000
  Δοκιμή σπινθήρων θηκών (Αποτελεσματική αξία Β, εναλλασσόμενου ρεύματος)			8000	8000	8000	10000	10000
  Διαμήκης μείωση Μέγιστο. dB/100m 20℃		150MHz	3.3	1.8	1.7	1.4	1.1
  		450MHz	6.0	3.3	3.1	2.5	2.0
  		700MHz	7.7	4.2	4.0	3.1	2.6
  		800MHz	8.3	4.6	4.4	3.4	2.9
  		900MHz	8.8	4.9	4.7	3.7	3.1
  		1800MHz	13.1	7.5	7.1	5.6	4.6
  		1900MHz	13.6	7.7	7.4	5.8	4.8
  		2200MHz	14.9	8.5	8.1	6.4	5.3
  		2400MHz	15.7	9.0	8.6	6.8	5.6
  		2600MHz	16.4	9.4	9.0	7.2	-
  		3000MHz	17.9	10.3	9.9	-	-
  		3500MHz	19.7	11.4	10.9	-	-
  Απώλεια συζεύξεων dB±10dB 95%, 2m		150MHz	78	78	75	80	84
  		450MHz	80	86	80	87	88
  		700MHz	80	86	81	87	89
  		800MHz	80	86	83	88	89
  		900MHz	82	85	82	89	88
  		1800MHz	88	85	81	88	89
  		1900MHz	82	83	80	88	89
  		2200MHz	85	83	81	88	89
  		2400MHz	87	84	80	88	88
  		2600MHz	82	82	80	89	—
  		3000MHz	88	82	81	—	—
  		3500MHz	85	83	82	—	—
  VSWR	260~480MHz		≤1.25
  	820~960MHz		≤1.25
  	1700~1900MHz		≤1.30
  	2100~2200MHz		≤1.30
  	2300~2700MHz		≤1.30
