μόνωση PE κινητής επικοινωνίας καλωδίων 5G 9.00mm η Leaky που ακτινοβολεί πείθει το καλώδιο

Leaky καλώδιο για την κινητή επικοινωνία 5G

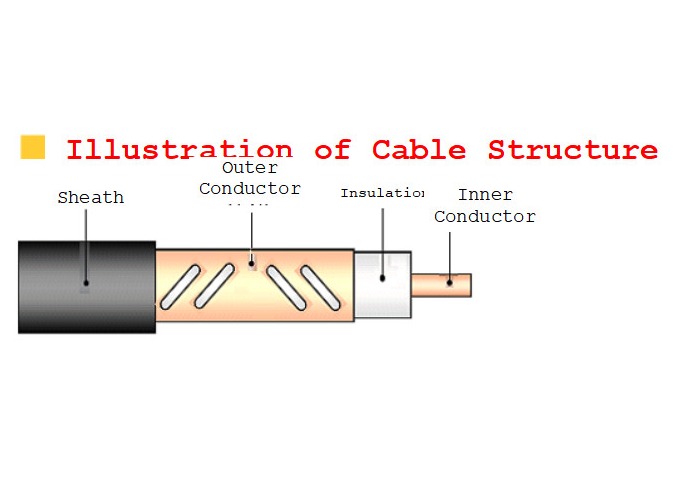

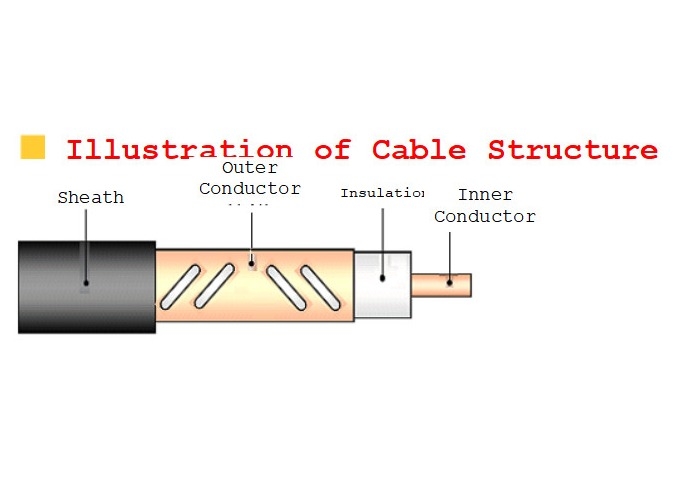

• Δομικές παράμετροι

  Πρότυπο προϊόντων	Εσωτερικός αγωγός		Μόνωση	Εξωτερικός αγωγός		Εξωτερική θήκη
  	Υλικό	Διάμετρος		Υλικό	Διάμετρος	Υλικό	Διάμετρος
  HLRCTCY (Ζ) - 50-22G (7/8»)	Ομαλός σωλήνας χαλκού	9.00mm	Φυσικά-αφρισμένη μόνωση πολυαιθυλενίου	Τρυπημένη με διατρητική μηχανή λουρίδα χαλκού τρυπών διαμήκη ακρών που τυλίγεται που προσγειώνεται	24.00mm	Μαύρο πολυαιθυλένιο ή χαμηλή αλόγονο-ελεύθερη φλόγα καπνού - polyolefin καθυστερούντω	27.80mm
  HLRCTCY (Ζ) - 50-32G (1-1/4»)	Ζαρωμένος σπείρα σωλήνας χαλκού	13.90mm			34.00mm		38.00mm


• Μηχανικές & περιβαλλοντικές ιδιότητες

  Πρότυπο προϊόντων	Ελάχιστη κάμπτοντας ακτίνα για έναν ενιαίο χρόνο	Ελάχιστη κάμπτοντας ακτίνα για τους πολλαπλάσιους χρόνους (15 φορές)	Μέγιστη εκτατή αντίσταση	Θερμοκρασία εγκατάστασης	Θερμοκρασία εργασίας
  HLRCTCY (Ζ) - 50-22G (7/8»)	250mm	300mm	1300N	-55℃~+85℃	-40℃~+70℃
  HLRCTCY (Ζ) - 50-32G (1-1/4»)	400mm	500mm	2000N


• Ηλεκτρικές ιδιότητες

  Πρότυπο προϊόντων		HLRCTCY (Ζ) - 50-22G (7/8»)	HLRCTCY (Ζ) - 50-32G (1-1/4»)
  			1	2
  Μέση χαρακτηριστική σύνθετη αντίσταση (Ω)		50±2
  Ποσοστό μετάδοσης		90%
  Ικανότητα (pF/m)		76
  Διηλεκτρική δύναμη (Β, συνεχές ρεύμα, 1min)		10000	10000
  Ελάχιστη αντίσταση μόνωσης (MΩ·χλμ)		10000
  Δοκιμή σπινθήρων θηκών (Β, εναλλασσόμενο ρεύμα, αποτελεσματική αξία)		8000	10000
  Διαμήκης μείωση dB/100m ±5%, 20℃	700MHz	3.8	2.5	—
  	800MHz	4.0	2.7	—
  	900MHz	4.2	3.1	—
  	1800MHz	6.6	4.5	4.8
  	1900MHz	6.8	4.8	5.1
  	2000MHz	7.1	5.3	5.5
  	2200MHz	7.8	5.6	5.9
  	2400MHz	8.5	6.1	6.3
  	2600MHz	9.3	6.6	6.8
  	2700MHz	10.0	6.9	7.1
  	3300MHz	12.2	8.8	9.0
  	3400MHz	13.6	9.1	9.4
  	3500MHz	14.3	10.1	10.5
  	3600MHz	15.1	10.8	11.2
  	3700MHz	15.9	12.1	12.5
  Απώλεια συζεύξεων dB±5dB 95%, 2m	700MHz	85	85	—
  	800MHz	83	78	—
  	900MHz	79	75	—
  	1800MHz	76	72	70
  	1900MHz	75	68	71
  	2000MHz	75	72	70
  	2200MHz	75	72	70
  	2400MHz	70	73	70
  	2600MHz	72	73	71
  	2700MHz	73	73	70
  	3300MHz	72	71	70
  	3400MHz	68	71	70
  	3500MHz	68	71	70
  	3600MHz	68	71	70
  	3700MHz	70	71	70
  VSWR	703~960MHz	≤1.30	≤1.30	—
  	1700~1900MHz	≤1.30	≤1.30	≤1.30
  	1920~2025MHz	≤1.30	≤1.30	≤1.30
  	2110~2200MHz	≤1.30	≤1.30	≤1.30
  	2300~2400MHz	≤1.30	≤1.30	≤1.30
  	2515~2675MHz	≤1.35	≤1.35	≤1.35
  	3300~3700MHz	≤1.40	≤1.40	≤1.40
