Ζαρωμένο έξοχο εύκαμπτο ομοαξονικό καλώδιο 50 ωμ HCAHY σωλήνων

Ζαρωμένο έξοχο εύκαμπτο ομοαξονικό καλώδιο 50 ωμ HCAHY σωλήνων

• Πρότυπα που εφαρμόζονται
• Καλώδιο τηλεπικοινωνιών 1092-2013 YD/T - αφρισμένος polyolefin διηλεκτρικός, εξωτερικός αγωγός, ομοαξονικό καλώδιο ραδιοσυχνότητας 50 ωμ για την ασύρματη επικοινωνία
• Καλώδιο τηλεπικοινωνιών 1119-2014 YD/T - αφρισμένο πολυαιθυλενίου διηλεκτρικό και ζαρωμένο ομοαξονικό καλώδιο ραδιοσυχνότητας σωλήνων έξοχο εύκαμπτο για την ασύρματη επικοινωνία
• GB/T 17737.1-2013 ομοαξονικά καλώδια επικοινωνίας – μέρος 1: Γενική προδιαγραφή - γενική, ορισμοί και απαιτήσεις
• Καλώδιο-μέρος 9 επικοινωνίας IEC 611969:2014 ομοαξονικό: Τμηματική προδιαγραφή για τα εύκαμπτα καλώδια RF
• Δοκιμές IEC 6033212:2015 στα ηλεκτρικά και καλώδια οπτικής ίνας υπό τους όρους πυρκαγιάς – μέρος 1-2: Η δοκιμή για την κάθετη διάδοση φλογών για ένα ενιαίο μονωμένο καλώδιο ή την καλώδιο-διαδικασία για 1 KW πρόμιξε τη φλόγα
• Μέτρηση IEC 610342:2019 της πυκνότητας καπνού των καλωδίων που καίνε κάτω από το καθορισμένο όρος-μέρος 2: Διαδικασία δοκιμής και απαιτήσεις
• Δοκιμή IEC 607541:2019 στα αέρια που εξελίσσονται κατά τη διάρκεια της καύσης των υλικών από τα καλώδια – μέρος 1: Προσδιορισμός του όξινου περιεχομένου αερίου αλόγονου
• Δοκιμή IEC 607542:2019 στα αέρια που εξελίσσονται κατά τη διάρκεια της καύσης των υλικών από τα καλώδια – μέρος 2: Προσδιορισμός της οξύτητας (από τη μέτρηση pH) και της αγωγιμότητας
  • Χαρακτηριστικά γνωρίσματα προϊόντων
• Το έξοχο εύκαμπτο ομοαξονικό καλώδιο RF χρησιμοποιεί τον εξωτερικό αγωγό μιας σπειροειδούς ζαρωμένης δομής, με το μεγάλο corrugation βάθος και την εξαιρετικά υψηλή ευελιξία

• Χρησιμοποιείται κυρίως υπό μορφή συνέλευσης στις εφαρμογές εφαρμοσμένης μηχανικής.

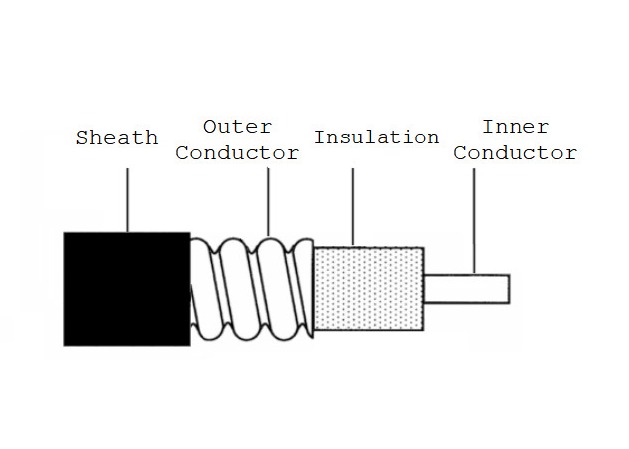

• Δομικές παράμετροι

• Πρότυπο προϊόντων	Εσωτερικός αγωγός		Μόνωση	Εξωτερικός αγωγός		Εξωτερική θήκη
  	Τύπος	Διάμετρος		Τύπος	Διάμετρος	Τύπος	Διάμετρος
  HCAHY (Ζ) - 50-5 (Έξοχο εύκαμπτο 1/4»)	Ντυμένο καλώδιο αργιλίου χαλκού	1.90mm	Φυσικά-αφρισμένη μόνωση πολυαιθυλενίου	Ζαρωμένος σπείρα σωλήνας χαλκού	6.40mm	Μαύρο πολυαιθυλένιο ή χαμηλή αλόγονο-ελεύθερη φλόγα καπνού - polyolefin καθυστερούντω	7.50mm
  HCAHY (Ζ) - 50-7 (Έξοχο εύκαμπτο 3/8»)	Ντυμένο καλώδιο αργιλίου χαλκού	2.60mm			9.00mm		10.00mm
  HCAHY (Ζ) - 50-9 (Έξοχο εύκαμπτο 1/2»)	Ντυμένο καλώδιο αργιλίου χαλκού	3.55mm			12.00mm		13.30mm

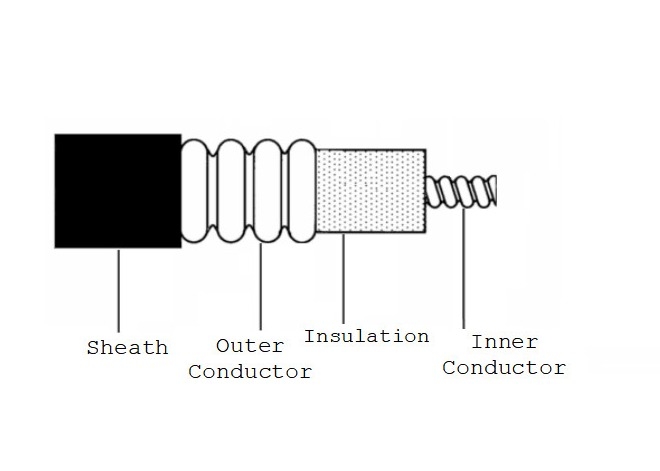

  HHTAY (Ζ) - 50-21 (Έξοχο εύκαμπτο 7/8»)	Ζαρωμένος σπείρα σωλήνας χαλκού	9.40mm		Κυκλικός ζαρωμένος σωλήνας χαλκού	24.90mm		27.50mm
  HHTAY (Ζ) - 50-31 (Έξοχο εύκαμπτο 1-1/4»)	Ζαρωμένος σπείρα σωλήνας χαλκού	13.60mm			35.80mm		38.50mm


• Μηχανικές & περιβαλλοντικές ιδιότητες

  Πρότυπο προϊόντων	Ελάχιστη κάμπτοντας ακτίνα για έναν ενιαίο χρόνο	Ελάχιστη κάμπτοντας ακτίνα για τους πολλαπλάσιους χρόνους (15 φορές)	Μέγιστη εκτατή αντίσταση	Θερμοκρασία εγκατάστασης	Θερμοκρασία εργασίας
  HCAHY (Ζ) - 50-5 (Έξοχο εύκαμπτο 1/4»)	12mm	25mm	680N	-55℃~+85℃	-40℃~+70℃
  HCAHY (Ζ) - 50-7 (Έξοχο εύκαμπτο 3/8»)	15mm	50mm	950N
  HCAHY (Ζ) - 50-9 (Έξοχο εύκαμπτο 1/2»)	17mm	55mm	800N
  HHTAY (Ζ) - 50-21 (Έξοχο εύκαμπτο 7/8»)	90mm	130mm	1020N
  HHTAY (Ζ) - 50-31 (Έξοχο εύκαμπτο 1-1/4»)	150mm	200mm	1800NElectrical ιδιότητες

• Ηλεκτρικές ιδιότητες

  Πρότυπο προϊόντων			HCAHY (Ζ) - 50-5 (Έξοχο εύκαμπτο 1/4»)	HCAHY (Ζ) - 50-7 (Έξοχο εύκαμπτο 3/8»)	HCAHY (Ζ) - 50-9 (Έξοχο εύκαμπτο 1/2»)	HHTAY (Ζ) - 50-21 (Έξοχο εύκαμπτο 7/8»)	HHTAY (Ζ) - 50-31 (Έξοχο εύκαμπτο 1-1/4»)
  Μέση χαρακτηριστική σύνθετη αντίσταση (Ω)			50±2
  Ποσοστό μετάδοσης (30~200MHz)			83%	82%	83%	88%	88%
  Ικανότητα (pF/m)			77	76	76	76	76
  Διηλεκτρική δύναμη (Β, συνεχές ρεύμα, 1min)			2000	2500	2500	6000	10000
  Ελάχιστη αντίσταση μόνωσης (MΩ·χλμ)			5000	5000	10000	10000	10000
  Δοκιμή σπινθήρων θηκών (Β, εναλλασσόμενο ρεύμα, αποτελεσματική αξία)			3000	3000	5000	8000	10000
  Μέγιστος συντελεστής μείωσης (dB/100m) (20℃)		70MHz	5.28	3.51	2.87	1.12	0,88
  		100MHz	6.35	4.23	3.40	1.33	1.04
  		150MHz	7.83	5.24	4.18	1.62	1.28
  		200MHz	9.08	6.10	4.85	1.88	1.48
  		350MHz	12.11	8.22	6.54	2.53	2.01
  		450MHz	13.80	9.41	7.50	2.90	2.30
  		700MHz	17.38	11.98	9.57	3.69	2.95
  		800MHz	18.64	12.89	10.31	3.97	3.19
  		900MHz	19.84	13.76	11.01	4.24	3.41
  		1400MHz	25.08	17.65	14.15	5.43	4.41
  		1800MHz	28.71	20.39	16.35	6.26	5.11
  		1900MHz	29.56	21.04	16.87	6.46	5.28
  		2000MHz	30.39	21.68	17.39	6.65	5.44
  		2100MHz	31.20	22.30	17.89	6.84	5.61
  		2200MHz	32.00	22.91	18.38	7.02	5.77
  		2300MHz	32.78	23.52	18.87	7.20	5.92
  		2400MHz	33.55	24.11	19.34	7.38	6.08
  		2500MHz	34.31	24.70	19.81	7.56	6.23
  		2600MHz	35.05	25.28	20.28	7.73	6.38
  		2700MHz	35.78	25.85	20.74	7.90	6.53
  		3000MHz	37.91	27.52	22.07	8.40	6.96
  		3300MHz	39.96	29.14	23.37	8.88	7.38
  		3800MHz	43.21	31.73	25.43	9.64	8.06
  		4400MHz	46.90	34.69	27.80	10.51	/
  		5000MHz	50.39	37.53	30.06	11.34	/
  		5800MHz	54.81	41.17	32.94	/	/
  Μέγιστο VSWR	70~500MHz		≤1.10	≤1.10	≤1.10	≤1.10	≤1.10
  	600~1000MHz		≤1.15	≤1.15	≤1.15	≤1.15	≤1.15
  	1700~2200MHz		≤1.15	≤1.15	≤1.15	≤1.15	≤1.15
  	2300~2700MHz		≤1.20	≤1.20	≤1.20	≤1.20	≤1.20
  	3300~3800MHz		≤1.30	≤1.30	≤1.30	≤1.30	≤1.30
  	4400~5000MHz		≤1.30	≤1.30	≤1.30	≤1.30	/
  	5700~5900MHz		≤1.30	≤1.30	≤1.30	/	/
