HCTAY εύκαμπτη χαμηλή άσπρη χαμηλή απώλεια καλωδίων απώλειας ομοαξονική για την ασύρματη επικοινωνία

Συνηθισμένο ομοαξονικό καλώδιο RF

• Πρότυπα που εφαρμόζονται
• Καλώδιο τηλεπικοινωνιών 1092-2013 YD/T - αφρισμένος polyolefin διηλεκτρικός, εξωτερικός αγωγός, ομοαξονικό καλώδιο ραδιοσυχνότητας 50 ωμ για την ασύρματη επικοινωνία
• GB/T 17737.1-2013 ομοαξονικά καλώδια επικοινωνίας – μέρος 1: Γενική προδιαγραφή - γενική, ορισμοί και απαιτήσεις
• Καλώδιο-μέρος 9 επικοινωνίας IEC 611969:2014 ομοαξονικό: Τμηματική προδιαγραφή για τα εύκαμπτα καλώδια RF
• Δοκιμές IEC 6033212:2015 στα ηλεκτρικά και καλώδια οπτικής ίνας υπό τους όρους πυρκαγιάς – μέρος 1-2: Η δοκιμή για την κάθετη διάδοση φλογών για ένα ενιαίο μονωμένο καλώδιο ή την καλώδιο-διαδικασία για 1 KW πρόμιξε τη φλόγα
• Μέτρηση IEC 610342:2019 της πυκνότητας καπνού των καλωδίων που καίνε κάτω από το καθορισμένο όρος-μέρος 2: Διαδικασία δοκιμής και απαιτήσεις
• Δοκιμή IEC 607541:2019 στα αέρια που εξελίσσονται κατά τη διάρκεια της καύσης των υλικών από τα καλώδια – μέρος 1: Προσδιορισμός του όξινου περιεχομένου αερίου αλόγονου
• Δοκιμή IEC 607542:2019 στα αέρια που εξελίσσονται κατά τη διάρκεια της καύσης των υλικών από τα καλώδια – μέρος 2: Προσδιορισμός της οξύτητας (από τη μέτρηση pH) και της αγωγιμότητας
  • Χαρακτηριστικά γνωρίσματα προϊόντων
• Το συνηθισμένο ομοαξονικό καλώδιο RF χρησιμοποιεί τον εξωτερικό αγωγό μιας κυκλικής ζαρωμένης δομής, για να είναι με την υψηλότερη μηχανική δύναμη και ορισμένες κάμπτοντας ιδιότητες.
• Το συνηθισμένο ομοαξονικό καλώδιο RF έχει την υψηλότερη αυτοκόλλητη απόδοση και την άριστη αντίσταση υγρασίας.
•

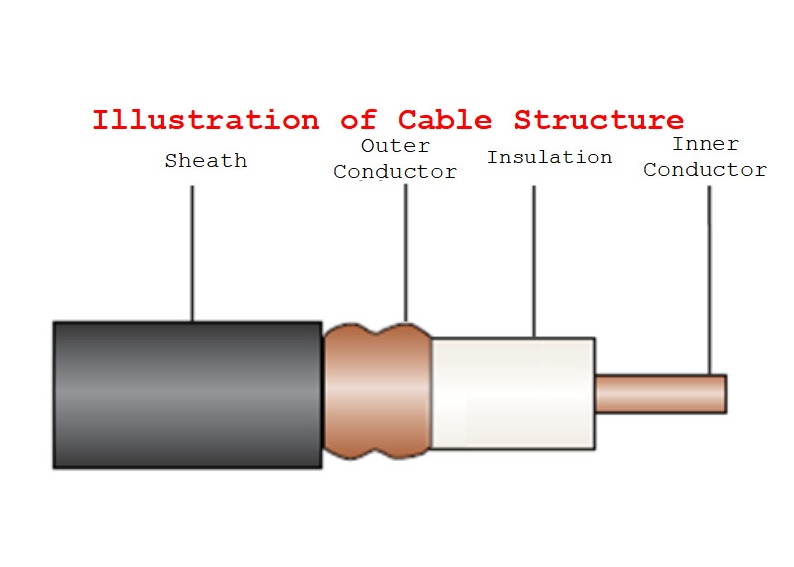

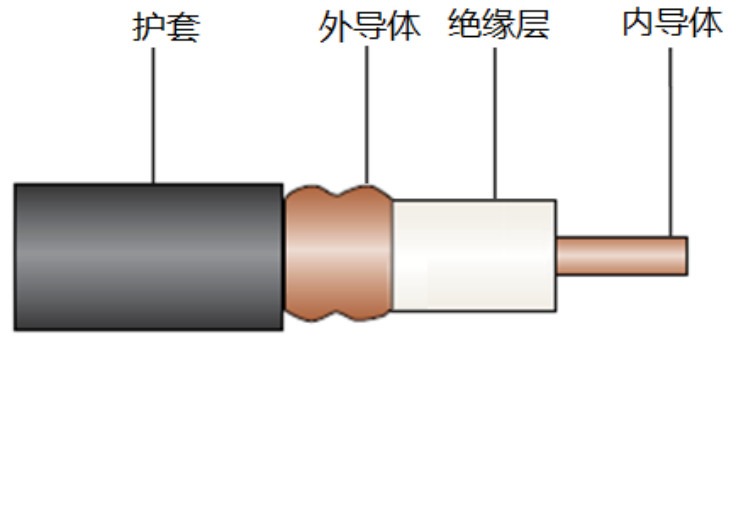

• Δομικές παράμετροι

• Πρότυπο προϊόντων	Εσωτερικός αγωγός		Μόνωση	Εξωτερικός αγωγός		Εξωτερική θήκη
  	Τύπος	Διάμετρος		Τύπος	Διάμετρος	Τύπος	Διάμετρος
  HCAAY (Ζ) - 50-6 (1/4»)	Ντυμένο καλώδιο αργιλίου χαλκού	2.60mm	Φυσικά-αφρισμένη μόνωση πολυαιθυλενίου	Κυκλικός ζαρωμένος σωλήνας χαλκού	7.70mm	Μαύρο πολυαιθυλένιο ή χαμηλή αλόγονο-ελεύθερη φλόγα καπνού - polyolefin καθυστερούντω	8.80mm
  HCAAY (Ζ) - 50-8 (3/8»)	Ντυμένο καλώδιο αργιλίου χαλκού	3.10mm			9.50mm		10.80mm
  HCAAY (Ζ) - 50-12 (1/2»)	Ντυμένο καλώδιο αργιλίου χαλκού	4.80mm			13.90mm		15.80mm
  HCTAY (Ζ) - 50-22 (7/8»)	Ομαλός σωλήνας χαλκού	9.00mm			24.90mm		27.50mm
  HCTAY (Ζ) - 50-23 (Χαμηλή απώλεια 7/8»)	Ομαλός σωλήνας χαλκού	9.45mm			25.40mm		27.80mm
  HCTAY (Ζ) - 50-32 (1-1/4»)	Ομαλός σωλήνας χαλκού	13.10mm			35.80mm		38.50mm
  HHTAY (Ζ) - 50-42 (1-5/8»)	Ζαρωμένος σπείρα σωλήνας χαλκού	17.40mm			46.50mm		49.50mm

Μηχανικές & περιβαλλοντικές ιδιότητες

Ηλεκτρικές ιδιότητες

• Πρότυπο προϊόντων			HCAAY (Ζ) - 50-6 (1/4»)	HCAAY (Ζ) - 50-8 (3/8»)	HCAAY (Ζ) - 50-12 (1/2»)	HCTAY (Ζ) - 50-22 (7/8»)	HCTAY (Ζ) - 50-23 (Χαμηλή απώλεια 7/8»)	HCTAY (Ζ) - 50-32 (1-1/4»)	HHTAY (Ζ) - 50-42 (1-5/8»)
  Μέση χαρακτηριστική σύνθετη αντίσταση (Ω)			50±2
  Ποσοστό μετάδοσης (30~200MHz)			86%	88%	88%	88%	88%	88%	88%
  Ικανότητα (pF/m)			77	76	76	76	76	76	76
  Διηλεκτρική δύναμη (Β, συνεχές ρεύμα, 1min)			2000	2500	6000	10000	10000	10000	15000
  Ελάχιστη αντίσταση μόνωσης (MΩ·χλμ)			5000	5000	10000	10000	10000	10000	10000
  Δοκιμή σπινθήρων θηκών (Β, εναλλασσόμενο ρεύμα, αποτελεσματική αξία)			3000	5000	8000	8000	8000	10000	10000
  Μέγιστος συντελεστής μείωσης (dB/100m) (20℃)		70MHz	3.49	2.95	1.90	0,89	0,95	0,76	0,63
  		100MHz	4.22	3.53	2.30	1.16	1.15	0,93	0,77
  		150MHz	5.22	4.35	2.85	1.49	1.42	1.17	0,96
  		200MHz	6.08	5.05	3.31	1.76	1.66	1.37	1.12
  		350MHz	8.20	6.78	4.44	2.38	2.23	1.85	1.54
  		450MHz	9.39	7.75	5.06	2.72	2.55	2.12	1.77
  		700MHz	11.96	9.83	6.40	3.45	3.25	2.71	2.28
  		800MHz	12.87	10.57	6.87	3.71	3.50	2.92	2.46
  		900MHz	13.75	11.27	7.31	3.96	3.73	3.13	2.64
  		1400MHz	17.64	14.38	9.29	5.08	4.79	4.03	3.44
  		1800MHz	20.38	16.55	10.66	5.88	5.53	4.68	4.01
  		1900MHz	21.02	17.06	10.99	6.07	5.70	4.83	4.15
  		2000MHz	21.66	17.56	11.30	6.26	5.88	4.98	4.28
  		2100MHz	22.29	18.05	11.61	6.44	6.05	5.13	4.42
  		2200MHz	22.90	18.53	11.92	6.62	6.21	5.28	4.55
  		2300MHz	23.51	19.01	12.22	6.81	6.38	5.42	4.68
  		2400MHz	24.10	19.48	12.51	6.98	6.54	5.57	4.80
  		2500MHz	24.69	19.93	12.80	7.16	6.70	5.71	4.93
  		2600MHz	25.27	20.39	13.09	7.34	6.85	5.85	5.06
  		2700MHz	25.84	20.83	13.37	7.51	7.01	5.99	5.18
  		3000MHz	27.51	22.14	14.19	8.02	7.46	6.39	/
  		3300MHz	29.13	23.39	14.97	8.51	7.90	6.78	/
  		3800MHz	31.73	25.40	16.23	9.31	8.60	7.42	/
  		4400MHz	34.70	27.68	17.66	10.24	9.40	/	/
  		5000MHz	37.55	29.86	19.02	11.14	10.17	/	/
  		5800MHz	41.19	32.64	20.75	/	/	/	/
  Μέγιστο VSWR	70~500MHz		≤1.10	≤1.10	≤1.10	≤1.10	≤1.10	≤1.10	≤1.10
  	600~1000MHz		≤1.15	≤1.15	≤1.15	≤1.15	≤1.15	≤1.15	≤1.15
  	1700~2200MHz		≤1.15	≤1.15	≤1.15	≤1.15	≤1.15	≤1.15	≤1.15
  	2300~2700MHz		≤1.20	≤1.20	≤1.20	≤1.20	≤1.20	≤1.20	≤1.20
  	3300~3800MHz		≤1.30	≤1.30	≤1.30	≤1.30	≤1.30	≤1.30	/
  	4400~5000MHz		≤1.30	≤1.30	≤1.30	≤1.30	≤1.30	/	/
  	5700~5900MHz		≤1.30	≤1.30	≤1.30	/	/	/	/
